综合布线施工中不规范的现象
2011-11-16 13:46:16



综合布线系统是整个计算机通讯系统中最主要的组成部分,布线就像人的神经,纵横交错,但有规可循。俗话说没有规矩,不成方圆。综合布线在施工中也应遵循相关的标准。当然,很多工程人员都是在取得相关的资格之后,才能进行布线施工,其中,又有部分工程人员在施工细节中忽略了标准的规定。在此,爱达讯布线工程师在此说一说在施工中不容易发现且普遍的现象。
1、不规范施工之一:过度的线缆弯曲半径
 您仔细看一下这张施工图纸,第一印象是不是整齐,漂亮呢!

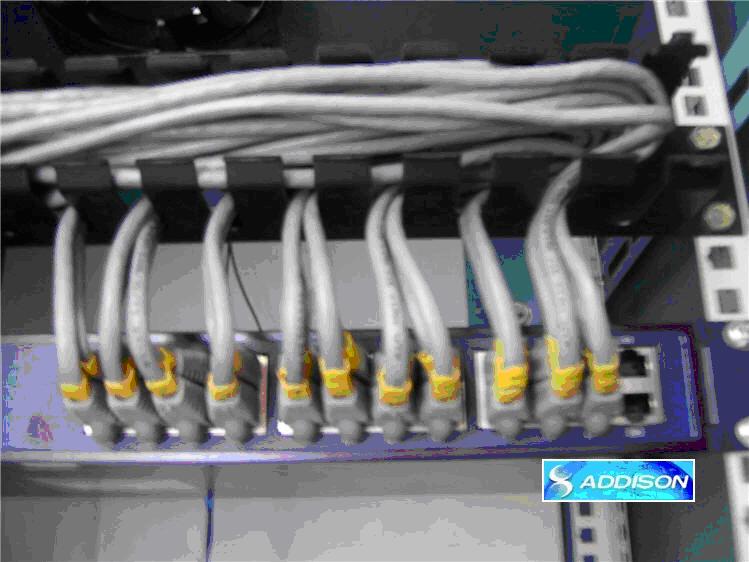

                    图列:不规范的线缆弯曲半径

在布线施工中,由于过线槽的空间有限,这样的弯曲半径是很容易发生的,但在国家有关:GB50311/GB50312与EIA/TIA 568B ISO/IEC等等标准中,对双绞线的折弯度是有严格要求的。线缆的弯曲半径不得超过线缆本身线径的8倍的弯曲半径。显然,图中的施工是不规范的。由此造成的后果是线缆性能下降,随着时间的推移,长时间的过度弯曲,会破坏线缆的电气性能。 对于保护线缆的外护套层来说,虽然外观在短期内体现不出来,但由于气候、温度等客观现象变化,会使外护套的寿命大大缩短,而影响线缆的使用年限等。
2、不规范施工之二:强弱电线缆一起敷设。

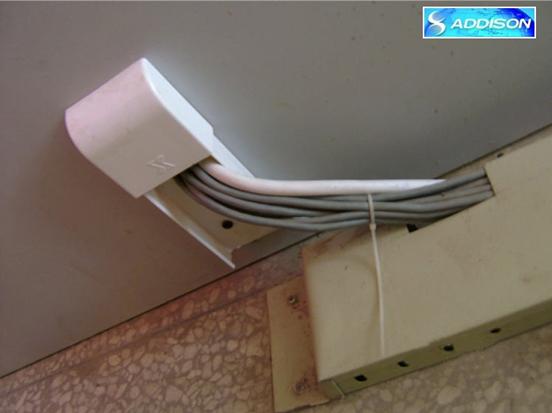

                      图例:不规范的线缆敷设

上图所示,笔者在很多的数据机房或布线的场合见到过,这样的线缆敷设是否符合相关的标准呢,相信很多有经验的布线工程师会提出疑问。在国标GB/T50311-2000标准中,有详细的规定描述。
通讯线缆不同于电力电缆,当电力电缆产生电磁波会影响通信线缆的通讯性能,导致数据混乱等现象。从而不能正常的通讯。
3、不规范的施工之三:机柜下留下太多的线缆备用冗余
  在布线管理间,打完线后的机柜非常整洁,线缆也横平竖直,但打开机柜下的地板,看见有太多的线缆没有剪断,全部预留在下边,



        图例:太多的线缆备用冗余

 太多的线缆备用冗余堆在一起,不仅仅影响了布线的美观,受到温度的影响,线缆通信性能亦会大大的下降。避免这种施工现象的发生最有效的方法是:
①     在机房设计初期,勘察现场确定机柜位置,确保机柜在以后使用中不改动。做好规划。
②     施工时,在敷设线缆不要留太长的线缆,满足实际需求即可。
③     设备安装时,把多余的线缆剪掉,不必预留太长的冗余。
4、不规范施工之四:成束的线缆过紧的扎在一起
 规范整洁的线缆敷设增加整个机房及水平区美观,使整个系统看上去漂亮,
 但通信线缆线芯一般比较细,多股线缆一起敷设时,如果过紧的扎在一起,容易产生串扰,这对线缆本身来说,是得不偿失的。

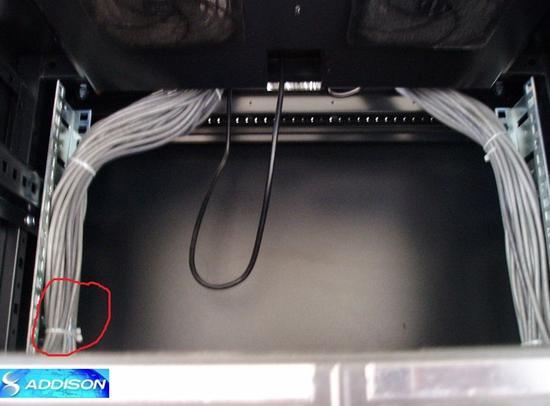

                         图例:过紧的扎线

另外,长时间过紧扎线,极容易造成线缆外护套的破裂。

对于布线施工来说,细节之处往往被忽视。但布线系统属于精密的弱电系统,细节往往也决定线缆性能的关键。故在布线施工中,应尽量避免上述现象的发生。给予计算机通讯系统一个良好的环境。我们借用书中的一句话:细节决定成败!在综合布线系统来说,一点也不为过。
