数据跳线

产品摘要:

超五类、六类数据跳线,六类跳线,超五类非屏蔽跳线,六类非屏蔽跳线,超五类屏蔽跳线,六类屏蔽跳线,超五类1米 3米 5米非屏蔽跳线,六类1米非屏蔽跳线
产品描述

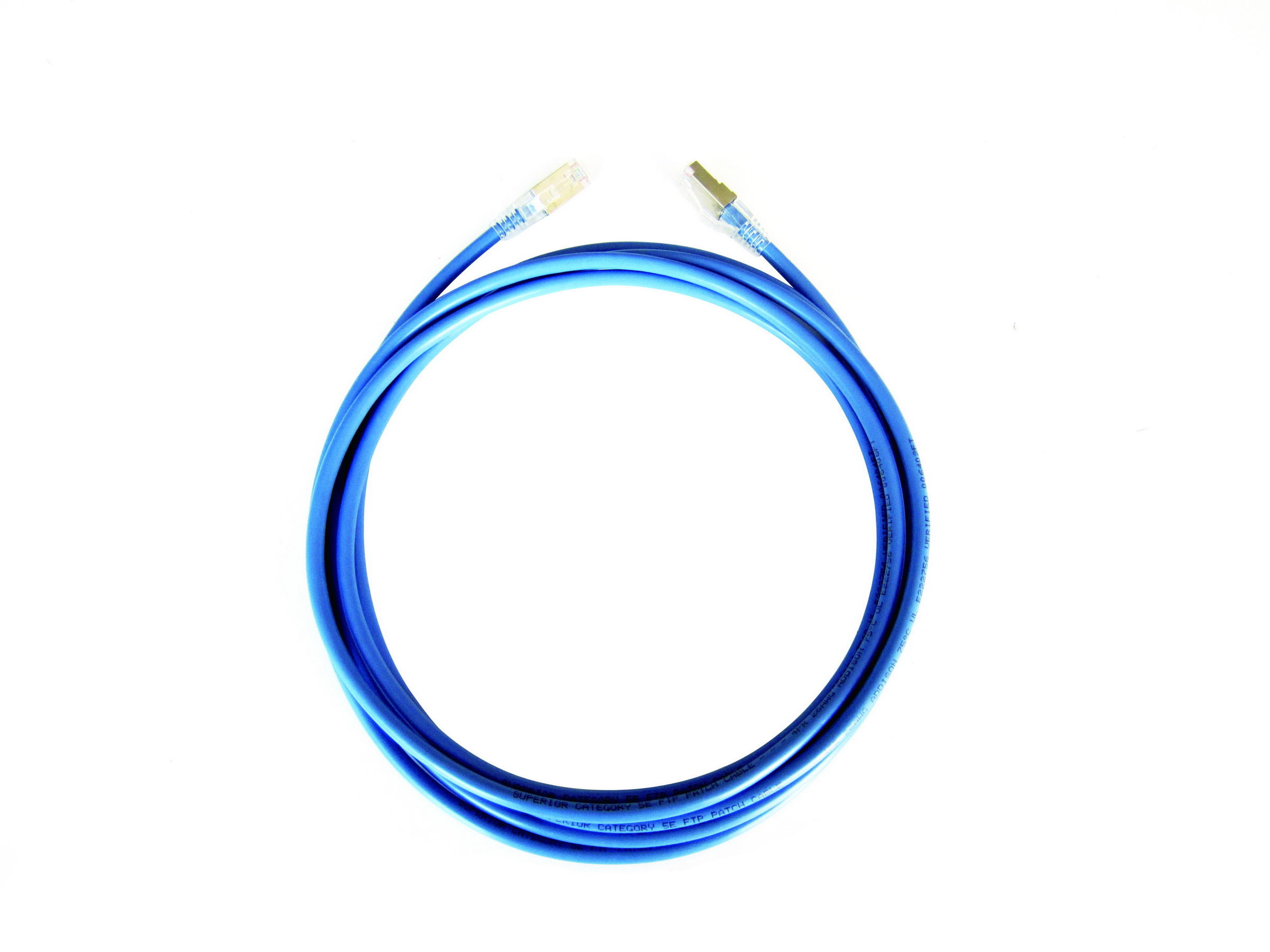

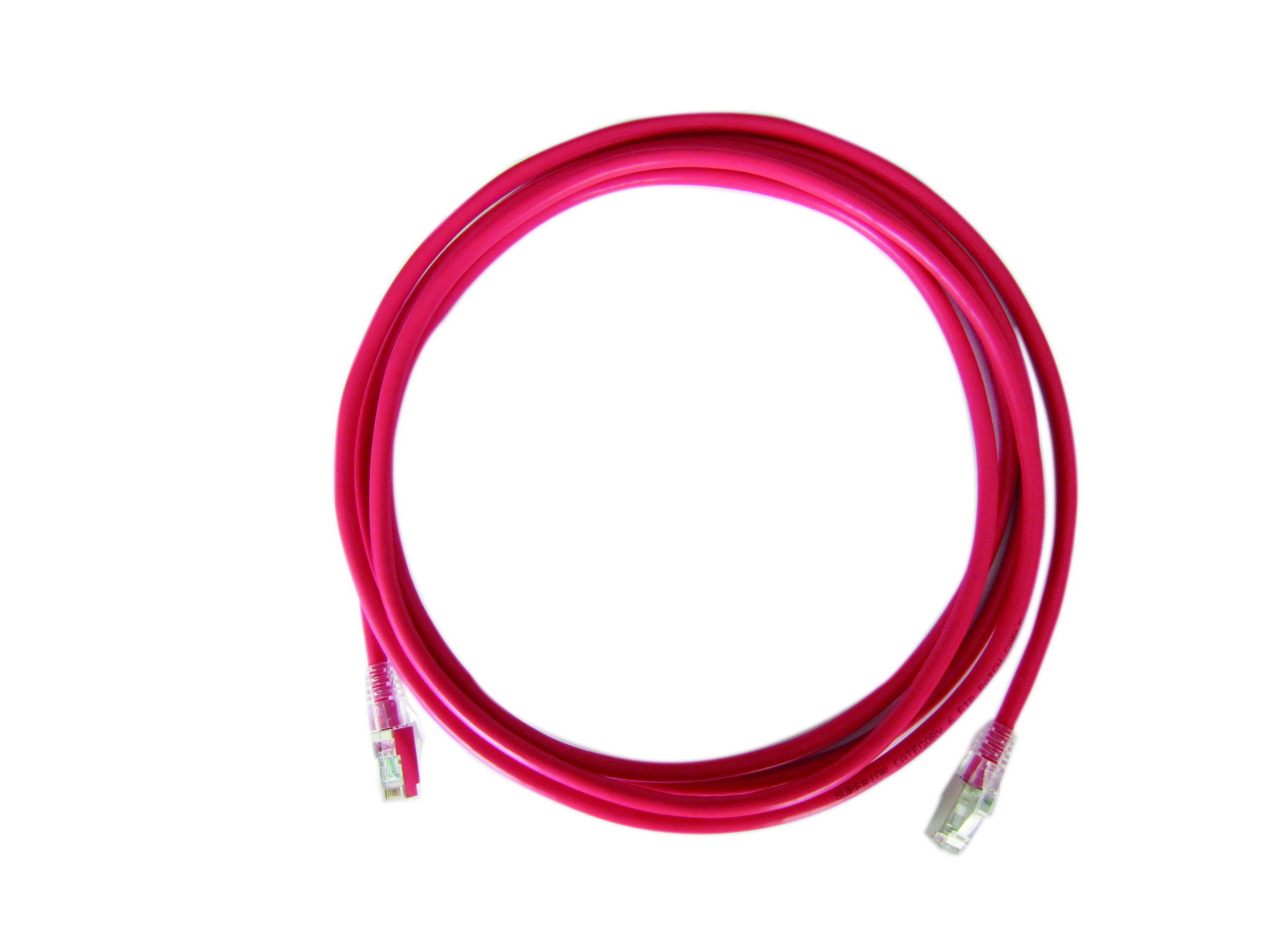

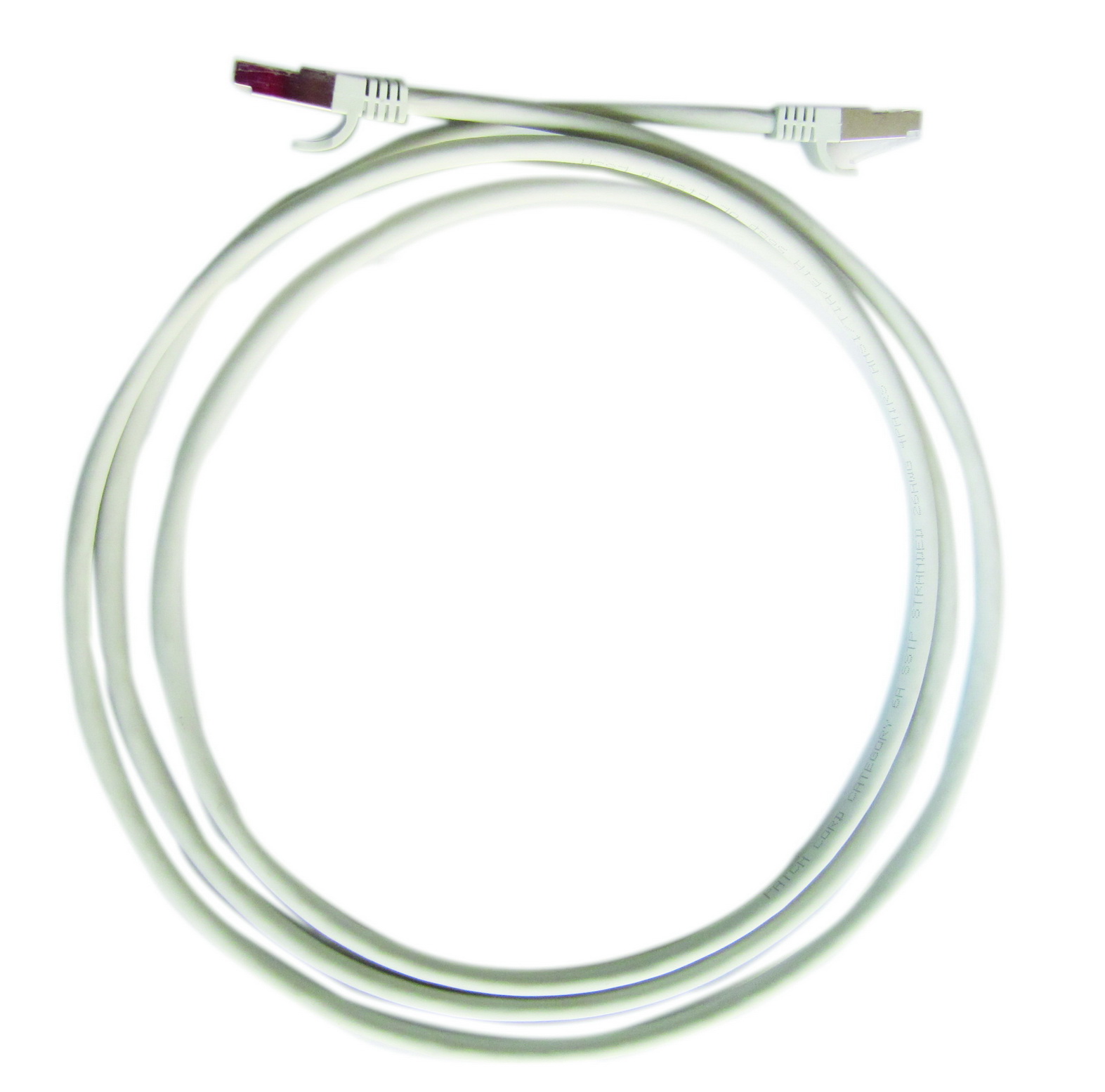

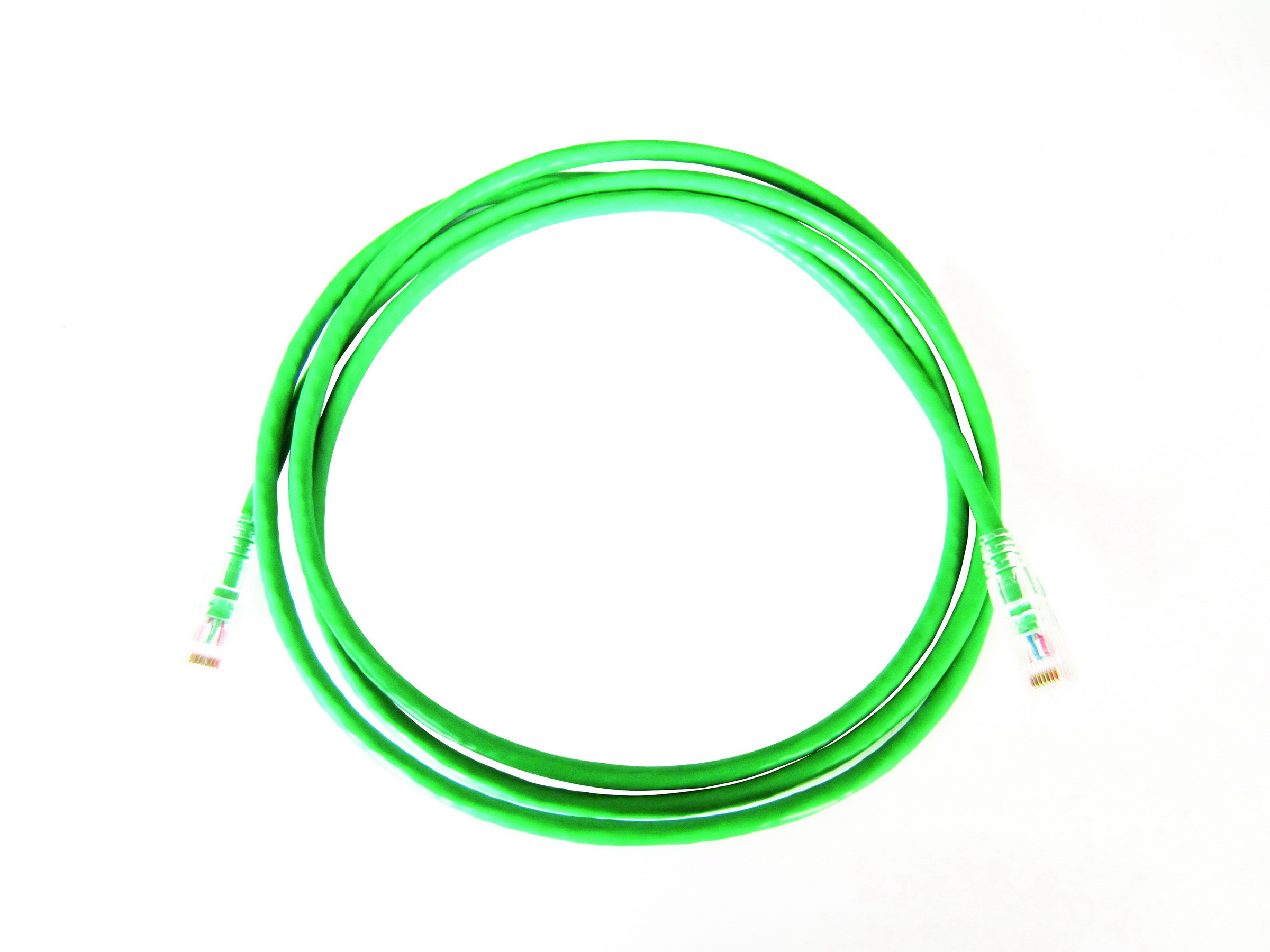

数据跳线
超五类、六类数据跳线


◎ 产品规格:
     ☆ 跳线采用多股软线为导体,阻抗更低,更有利于信号的传输。
     ☆ 长度从1米到15米可供选择,或根据客户要求定制。
     ☆ 护套有PVC (聚氯乙烯)/ FRPVC (阻燃聚氯乙烯)/ LSOH (低烟无卤)等多种可选。

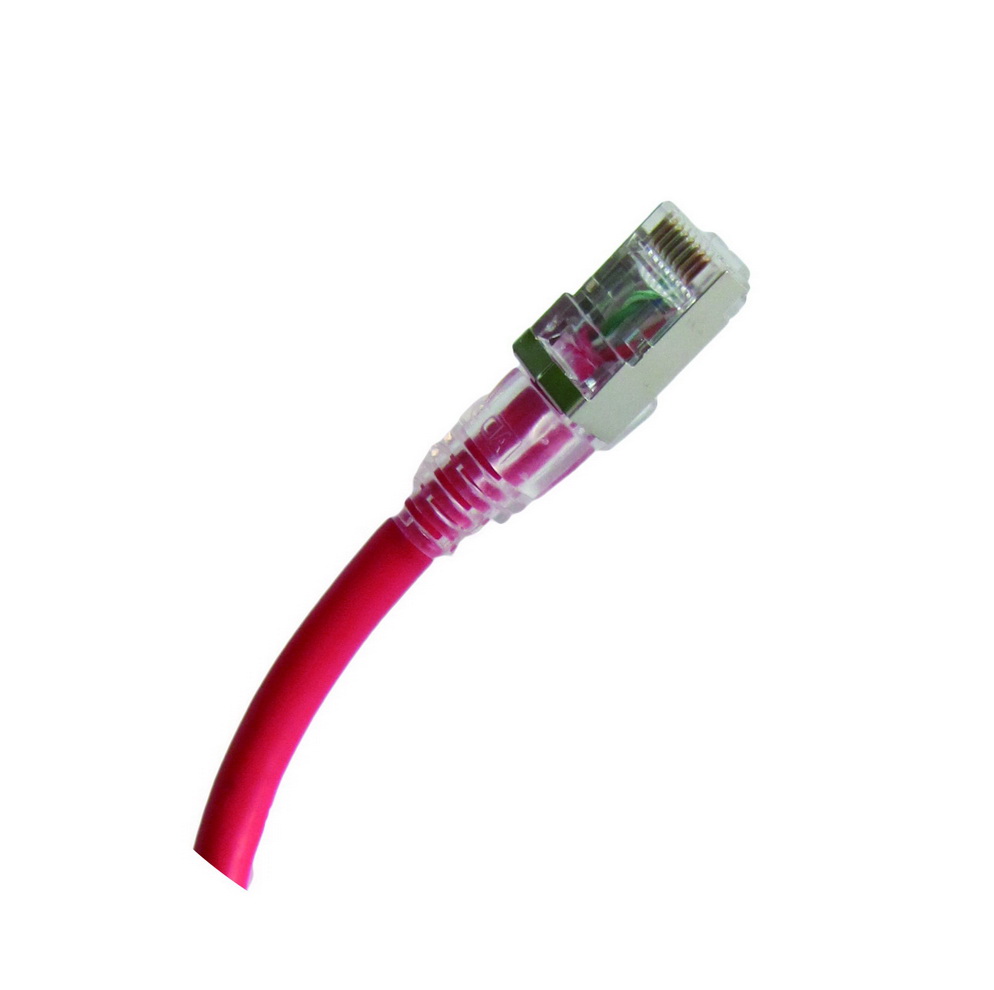

     ☆ 两端RJ45采用注塑方式,一体成型。
     ☆ 通过UL认证,符合ANSI/TIA/EIA-568B及ISO/IEC-11801超五类/六类规格。
     ☆ RJ-45接脚脚位采用T568B 标准。
     ☆ 提供多种颜色组合,可供不同需求或部门管理,符合EIA/TIA-606标准。
     ☆ 应用于配线间内的信号分配及工作区内信息点的连接。


◎ 物理/电气特性:
     ☆ 兼容标准RJ-45插座。
     ☆ 跳线阻抗平均值为100Ω±15%。
     ☆ 内部线径:0.18mm。
     ☆ 外部线径:5.1mm ( UTP 超五类);5.4mm ( FTP超五类);
                  6.0mm ( UTP六类);6.5mm ( FTP/STP 六类)。
     ☆ 线对数目:4 对。
     ☆ 最小插拔次数:1000次。
     ☆ 最小接头承受力:30 磅。
     ☆ 工作温度: -20℃ ~ +60℃。


◎ 产品特点:
     ☆ 每一根跳线都经过严格的回波损耗及近端串扰测试,符合TIA/EIA-568,ISO/IEC
        11801所制订的元件标准(Component Compliancy),为确保跳线符合元件标准,
        每条跳线必须通过Fluke DSP-PCI的适配器测试合格才可出厂。
     ☆ 采用符合FCC part 68 F规范的镀金触点来延长产品使用寿命。
     ☆ 跳线保持理想的线对平衡,提供了极佳的近端串扰性能。
     ☆ 可选的彩色护套便于端口的识别。
     ☆ 耐用的优质插头可防腐蚀、高温及空气污染物。
     ☆ 带搭扣保护的护套能在跳线通过线槽或理线器时起到保护作用。
     ☆ 六类跳线可向后兼容所有超五类产品或更低级别产品。
     ☆ 采用多股电缆结构,所以跳线柔软、易弯曲,高柔软度设计的跳接线与 EIA/TIA
        606 标准完全相容。
     ☆ 以PVC注塑成型方式连接接头及线材,防止接头脱落及镀金部分氧化。



◎ 订购信息:

产品型号

产品描述

AD-CAT5EUTP4PM001CM26A-XX

超五类非屏蔽1米数据跳线(26线规多股跳线)

AD-CAT5EUTP4PM003CM26A-XX

超五类非屏蔽3米数据跳线(26线规多股跳线)

AD-CAT5EUTP4PM005CM26A-XX

超五类非屏蔽5米数据跳线(26线规多股跳线)

AD-CAT5EFTP4PM001CM26A-XX

超五类屏蔽1米数据跳线(26线规多股跳线)

AD-CAT5EFTP4PM003CM26A-XX

超五类屏蔽3米数据跳线(26线规多股跳线)

AD-CAT5EFTP4PM005CM26A-XX

超五类屏蔽5米数据跳线(26线规多股跳线)

AD-CAT6UTP4PM001CM26A-XX

六类非屏蔽1米数据跳线(26线规多股跳线)

AD-CAT6UTP4PM003CM26A-XX

六类非屏蔽3米数据跳线(26线规多股跳线)

AD-CAT6UTP4PM005CM26A-XX

六类非屏蔽5米数据跳线(26线规多股跳线)

AD-CAT6AUTP4PM001CM24A-XX

增强六类非屏蔽1米数据跳线(24线规多股跳线)

AD-CAT6AUTP4PM003CM24A-XX

增强六类非屏蔽3米数据跳线(24线规多股跳线)

AD-CAT6AUTP4PM005CM24A-XX

增强六类非屏蔽5米数据跳线(24线规多股跳线)

AD-CAT6FTP4PM001CM26A-XX

六类屏蔽1米数据跳线(26线规多股跳线)

AD-CAT6FTP4PM003CM26A-XX

六类屏蔽3米数据跳线(26线规多股跳线)

AD-CAT6FTP4PM005CM26A-XX

六类屏蔽5米数据跳线(26线规多股跳线)

AD-CAT6ASTP4PM001CM27A-XX

增强六类屏蔽1米数据跳线(27线规多股跳线)

AD-CAT6ASTP4PM003CM27A-XX

增强六类屏蔽3米数据跳线(27线规多股跳线)

AD-CAT6ASTP4PM005CM27A-XX

增强六类屏蔽5米数据跳线(27线规多股跳线)

     备注:可根据客户要求定制22AWG,23AWG,24AWG,26AWG,27AWG的跳线

◎ 订购选项:
     AD-AAAAA-BBB-CCC-DEEE-FFF-GG-XX
      **AAAAA**:线缆标准
                 CAT3 / CAT5 / CAT5E / CAT6 / CAT6A
      **BBB**:线缆类型系列
                 UTP = 非屏蔽线缆;FTP = 全屏蔽线缆;STP=单对屏蔽线缆
      **CCC**:线缆对数
                 4P = 4 对;25P = 25 对
      **DEEE**:长度
                 F003=3英尺;F005=5英尺;F007=7英尺M001=1米;M002=2米;M003=3米
      *FFF**:阻燃级别
                 CM=商用级别;CMR=干线级别;CMP=增压级别;LH=低烟无卤级别
      **GG**:线规尺寸
                 24A = 24 AWG;26A = 26 AWG
      **XX**:护套颜色
                 01=黄色;02=蓝色;03=绿色;04=白色;05=橙色;06=紫色;07=红色;08=灰色
