MATRIX6六类千兆铜缆布线方案
产品名称:
MATRIX6六类千兆铜缆布线方案
产品摘要:
MATRIX6千兆铜缆布线方案 MATRIX6千兆铜缆布线方案，千兆铜缆布线方案，MATRIX6，铜缆布线方案- 产品描述

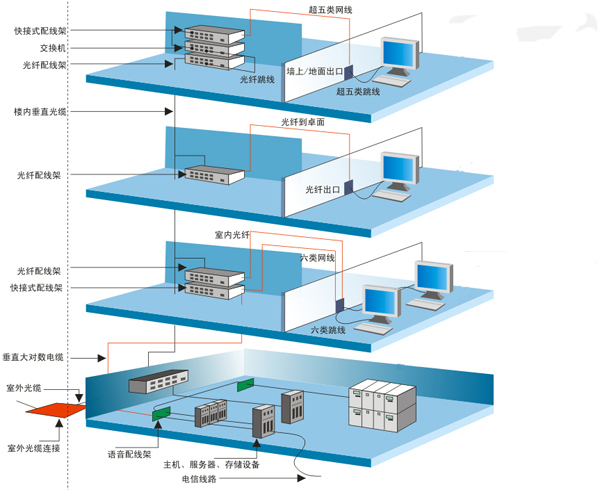

MATRIX6千兆铜缆布线方案 MATRIX6系统提供了完整的非屏蔽及屏蔽通道方案,完全符合EIA/TIA568-B.2及ISO11801 E级通道国际标准 ,而且提供足够的回波损耗和串扰性能余量,支持最强大的网路及其应用,包括千兆以太网、宽带视频、3D图像,万兆以太网及其它多媒体应用。
☆ MATRIX6 非屏蔽系统
☆ MATRIX6 屏蔽系统产品型号
产品描述
AD-PP-24-C6-A/B

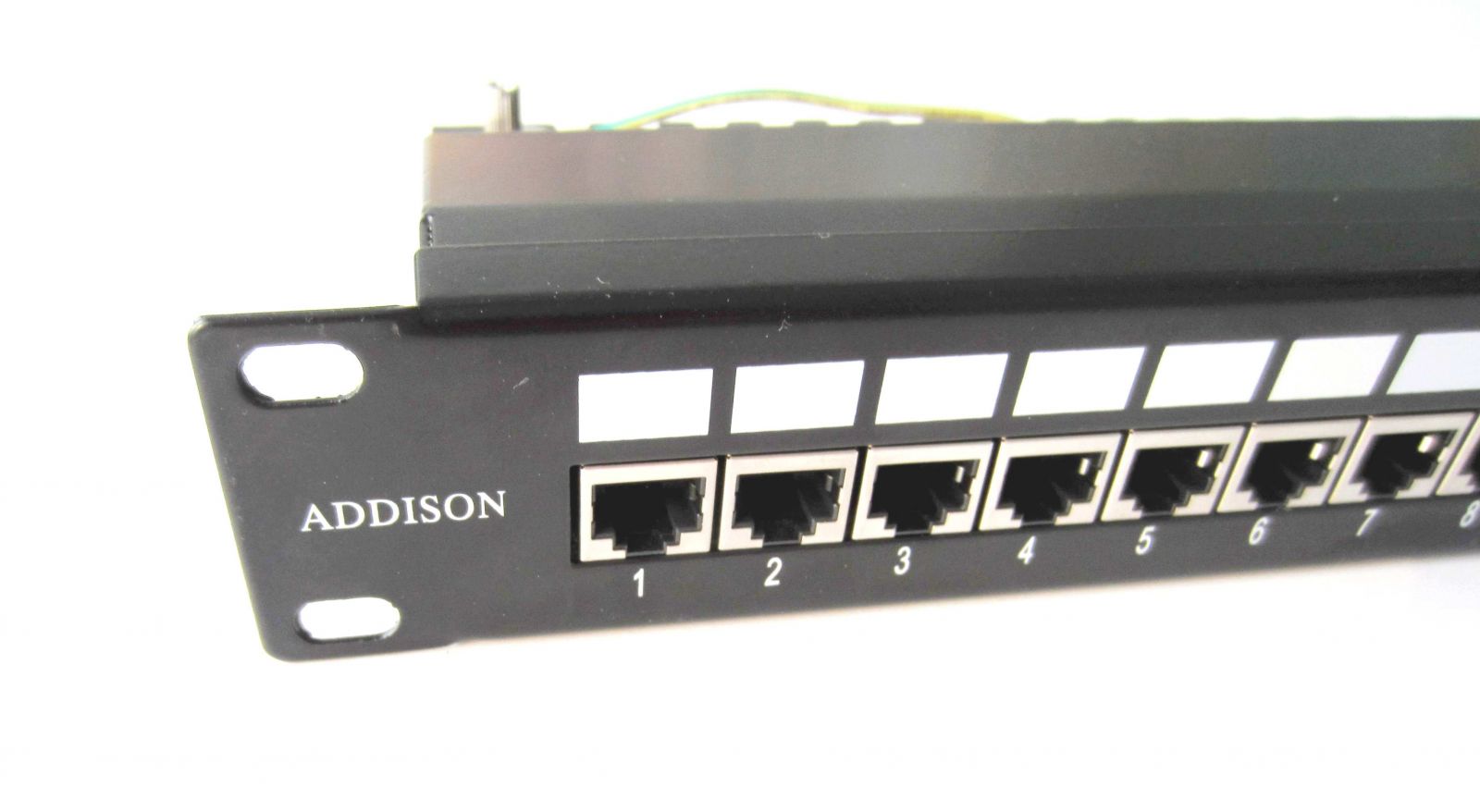

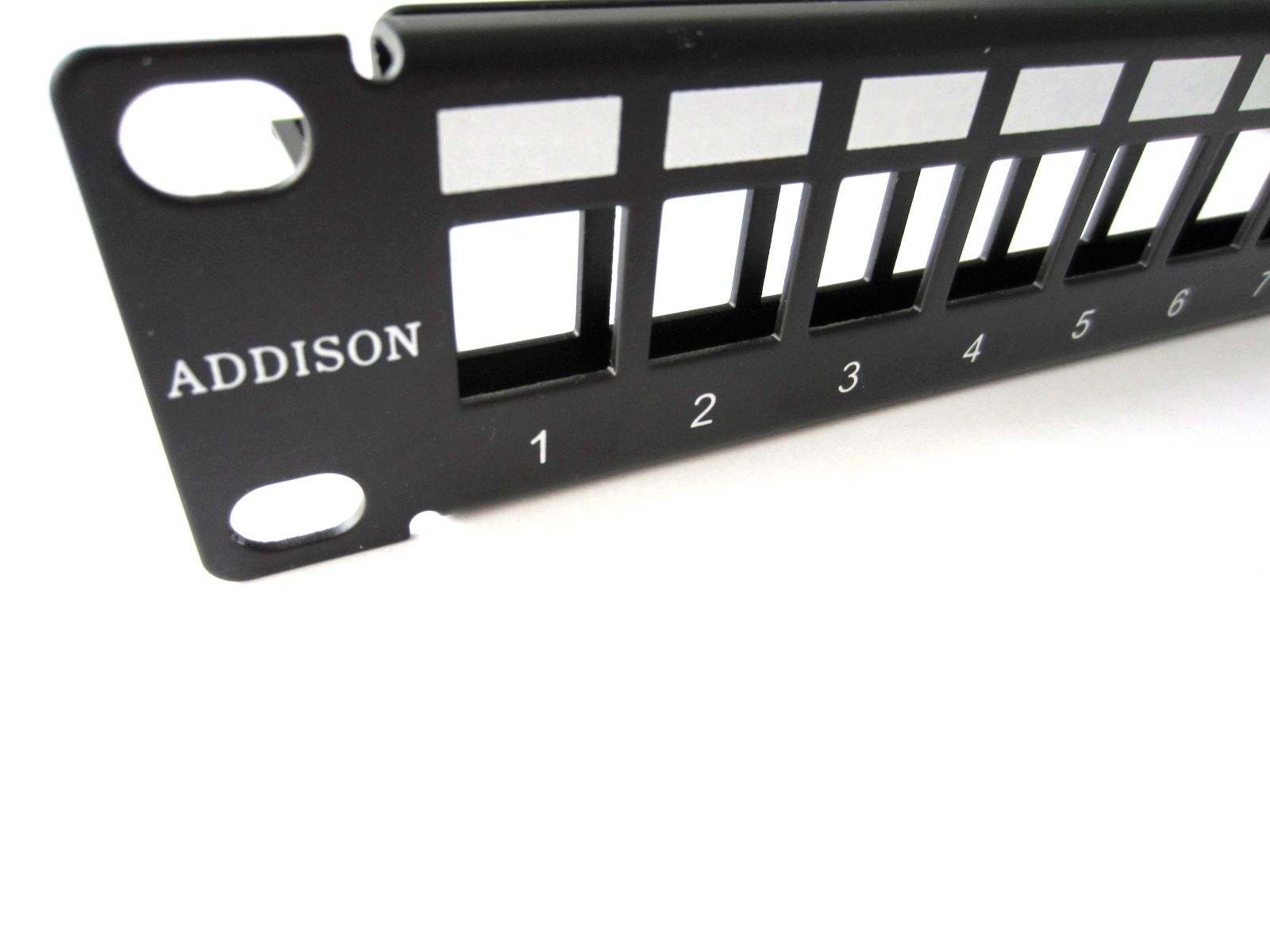

六类非屏蔽24口信息配线架
AD-KM-C6-A/B-XX

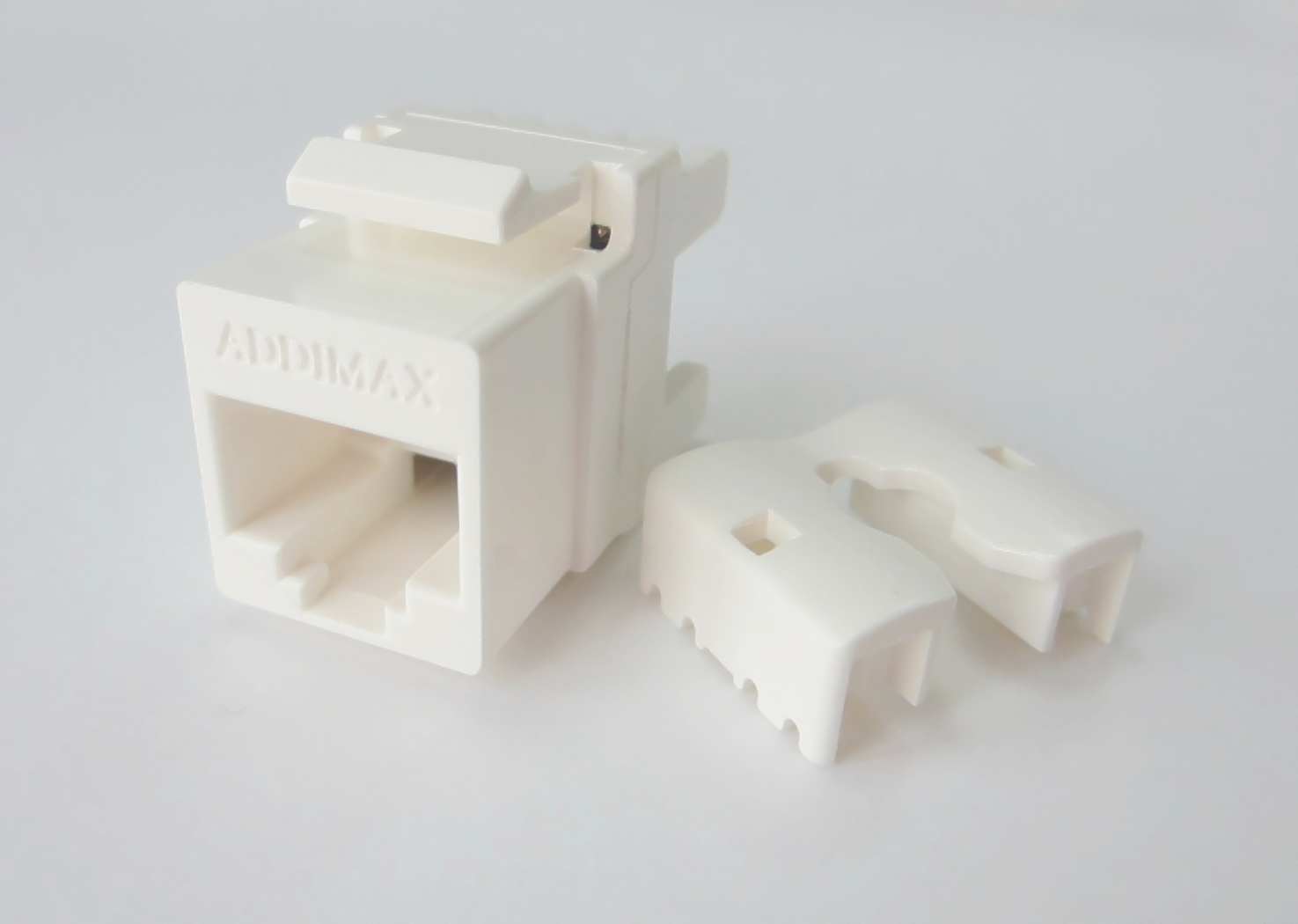

六类非屏蔽信息模块
AD-BC-CAT6UTP4PCM23

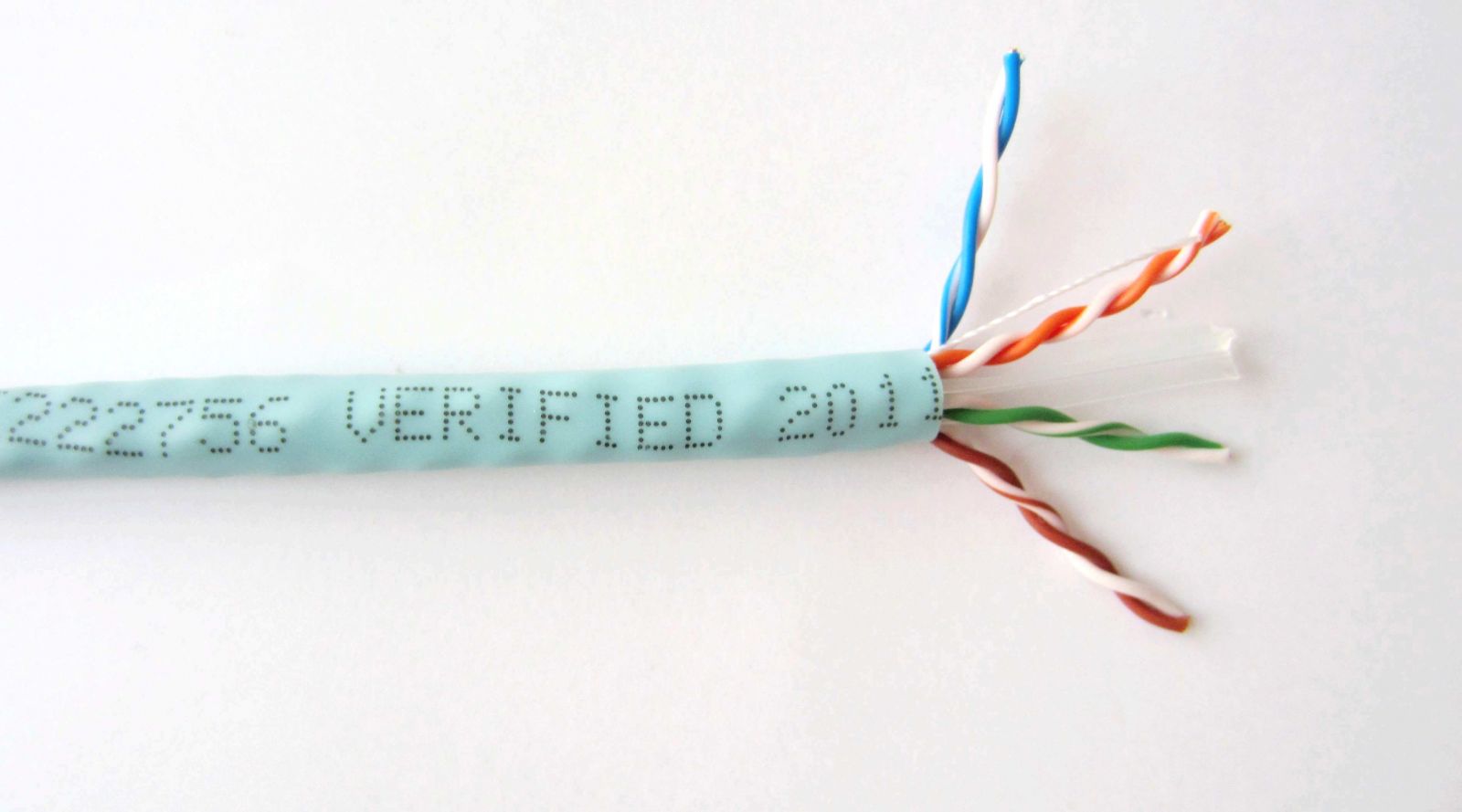

六类非屏蔽四对PVC双绞线
AD-CAT6UTP4PM001CM26A-XX

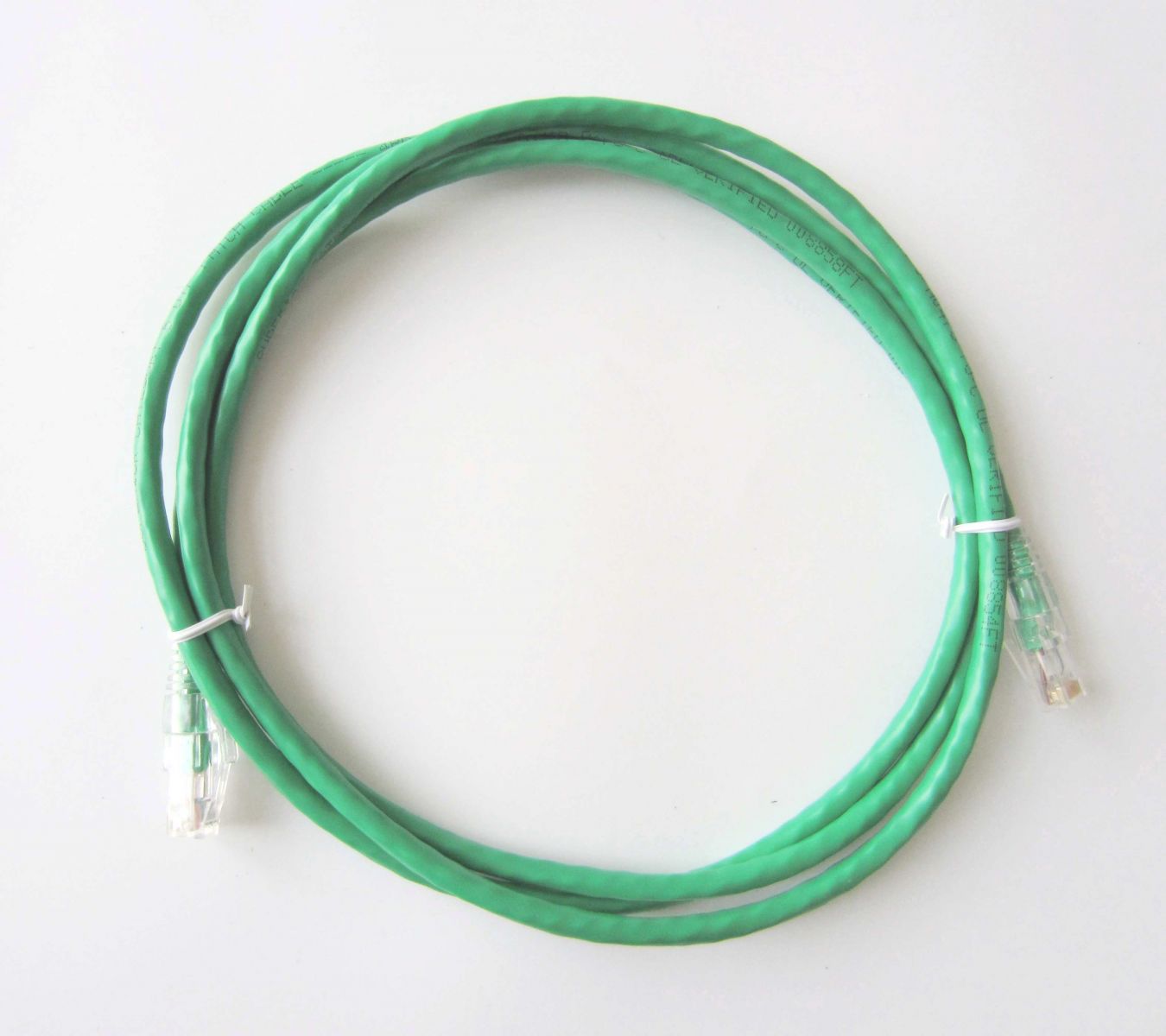

六类非屏蔽1米PVC扩频多股跳线
AD-CAT6UTP4PM003CM26A-XX
六类非屏蔽3米PVC扩频多股跳线
AD-CAT6UTP4PM005CM26A-XX
六类非屏蔽5米PVC扩频多股跳线
☆ MATRIX6E屏蔽系统产品型号
产品描述
AD-PP-24-C6S-A/B
六类屏蔽24口信息配线架
AD-KM-C6S-A/B-XX

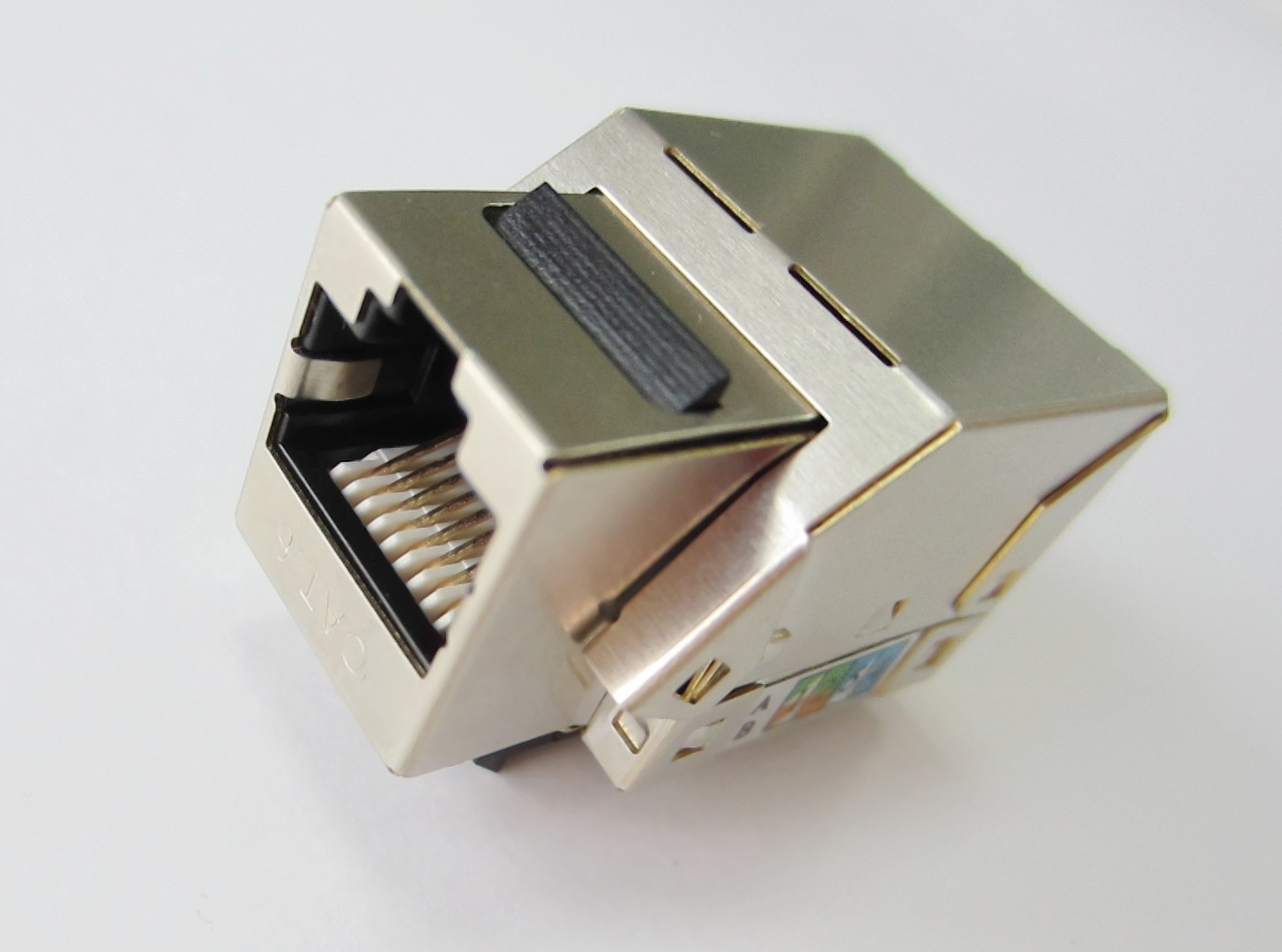

六类屏蔽信息模块
AD-BC-CAT6STP4PCM23

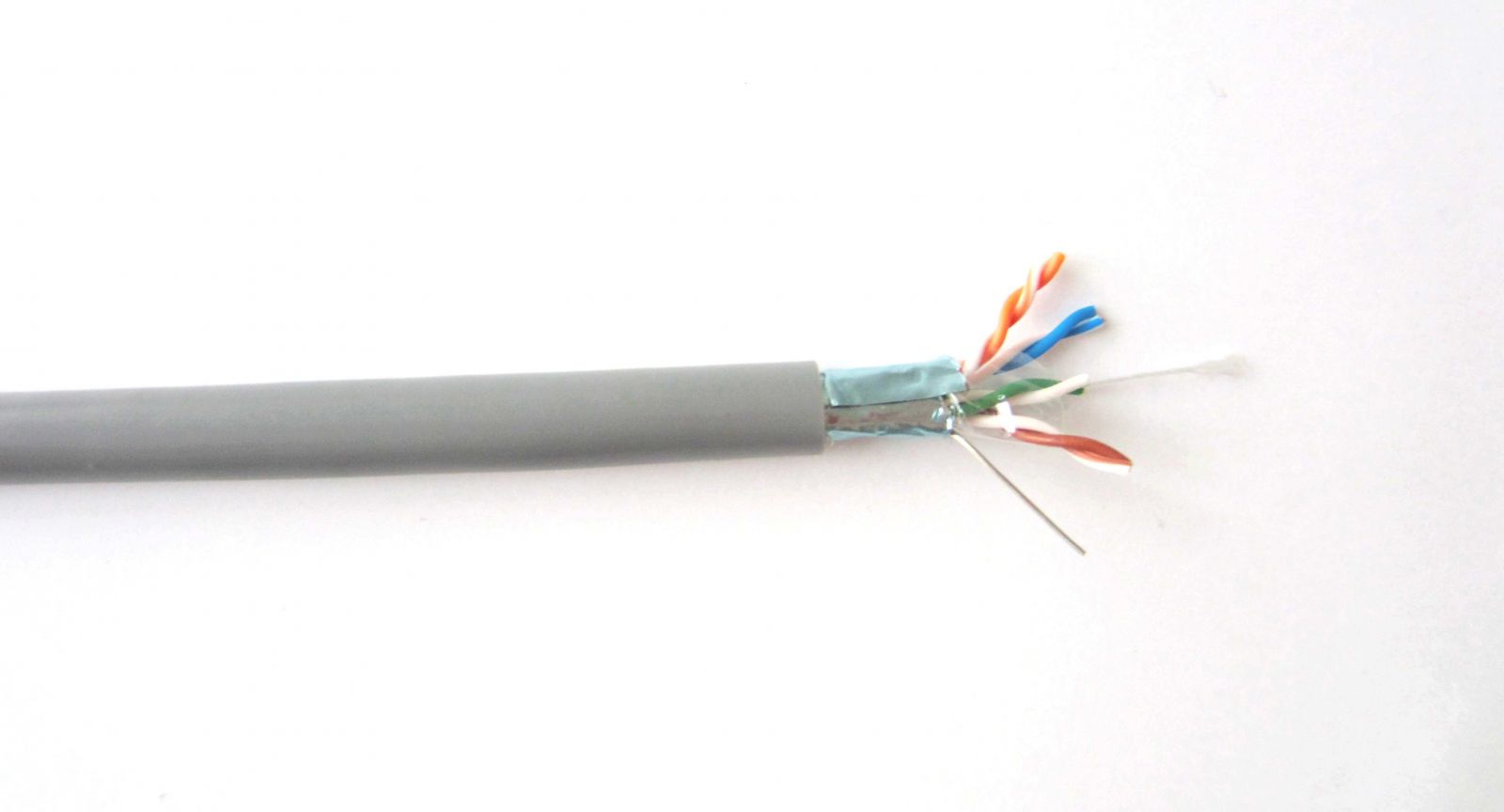

六类单对铝箔屏蔽4对PVC双绞线
AD-BC-CAT6SFTP4PCM23
六类单对铝箔屏蔽+铜丝编织总屏蔽4对PVC双绞线
AD-CAT6FTP4PM001CM26A-XX

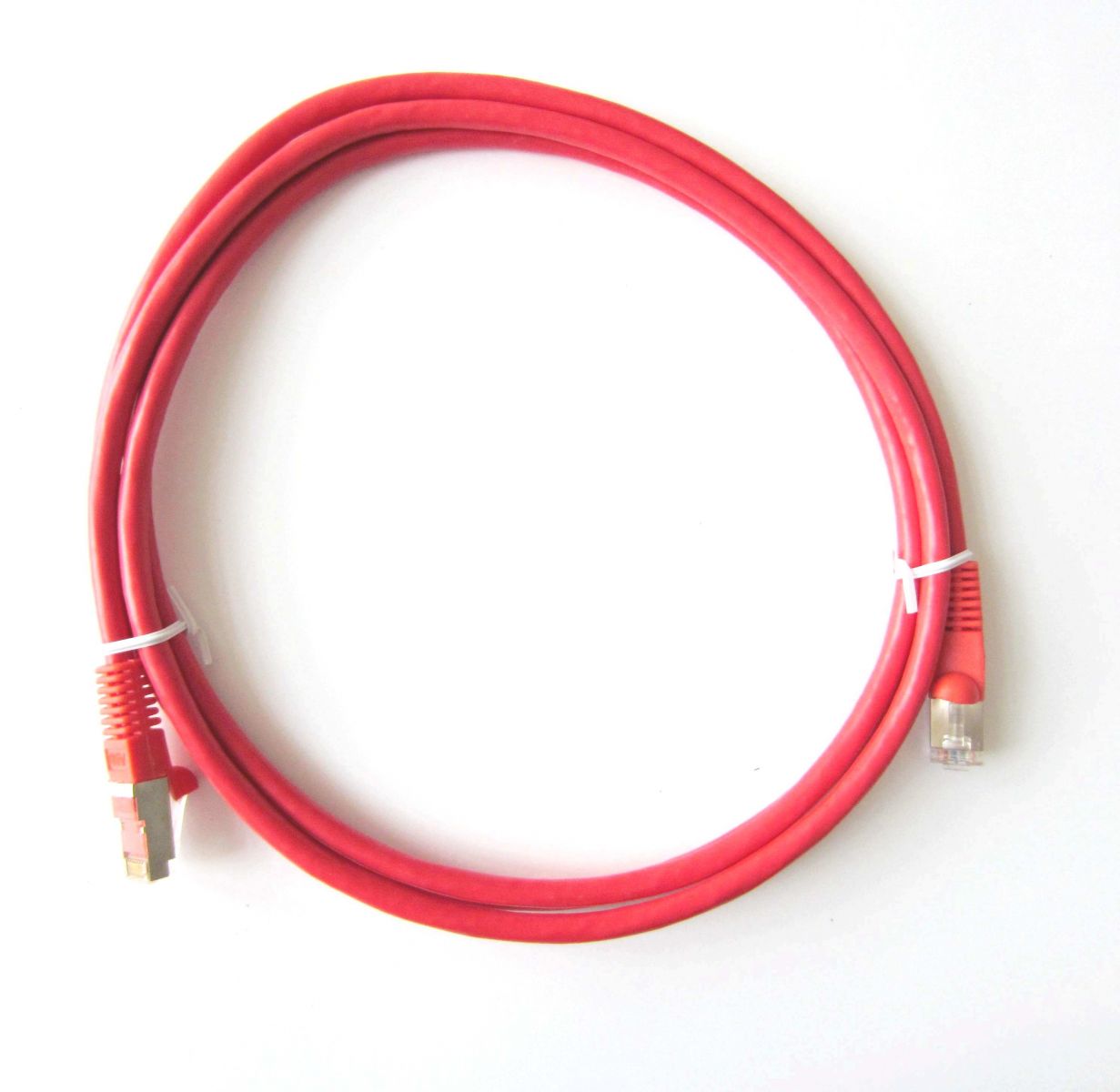

六类屏蔽1米PVC扩频多股跳线
AD-CAT6FTP4PM003CM26A-XX
六类屏蔽3米PVC扩频多股跳线
AD-CAT6FTP4PM005CM26A-XX
六类屏蔽5米PVC扩频多股跳线
☆ MATRIX6系统通道的最差值及典型值余量（1—250MHz 频段）产品型号 产品描述 AD-PP-24-C6FS-A/B 六类24口屏蔽信息配线架 AD-KM-C6FS-A/B-180 六类屏蔽90度信息插座 AD-BC-CAT6ESTP4PCM24 超六类铝箔分屏蔽4对PVC双绞线 AD-BC-CAT6ESFTP4PCM24 超六类铝箔分屏蔽+铜丝编织总屏蔽4对PVC双绞线 AD-CAT6ESFTP4PM001CM27A-XX 超六类1米屏蔽PVC扩频多股跳线 AD-CAT6ESFTP4PM003CM27A-XX 超六类3米屏蔽PVC扩频多股跳线 AD-CAT6ESFTP4PM005CM27A-XX 超六类5米屏蔽PVC扩频多股跳线
☆ MATRIX6E系统通道的最差值及典型值余量（1—250MHz 频段）最差值余量
典型值余量
插入损耗(INSERTION LOSS)
5%
6%
近端串扰(NEXT)
6dB
8dB
近端串扰功率和(PSNEXT)
7dB
9dB
等效远端串扰(ELFEXT)
6dB
8dB
等效远端串扰功率和(PSELFEXT)
7dB
9dB
回波损耗(RL)
4dB
5dB
最差值余量 典型值余量 衰减（INSERTION LOSS） 7% 8% 近端串扰（NEXT） 7db 9db 近端串扰功率和（PSNEXT） 8db 10db 等效远端串扰（ELFEXT） 8db 10db 等效远端串扰功率和（PSELFEXT） 9db 11db 回波损耗（RL） 4db 5.5db MATRIX6系统是一个可提供四个连接点的六类通道方案，系统采用了阻抗完全匹配的模块化插座同时用于墙上面板及配线架上，使组成的通道或链路的性能得到明显提高，这些产品具有居中性能，其设计达到了六类性能的最优化。
MATRIX6通道性能远远超过TIA/EIA及ISO11801标准的要求，可提供足够的性能余量，以确保其组成的通道性能通过任何认可的手持测试仪的测量标准，MATRIX6近端串扰典型值优于标准值8dB，近端串扰最差值优于标准值6dB。
MATRIX6系统提供可达到500MHz的扩展频率通道，通过线缆的独特设计，使其适用于最先进的水平布线应用，测试频率可高达500MHz，以支持未来的万兆以太网应用。MATRIX6系统中的每个器件都采用了专门设计，提供了高于六类标准的杰出性能，拥有明显的余量，为最终用户提供了有效的性能缓冲区，在恶劣的安装环境中，仍能够实现杰出的性能。
跳线是通道中十分重要的部件，爱达讯推出的扩展六类跳线，可保证完全符合六类元器件标准，最大限度地提高了通道中的近端串扰性能。
MATRIX6系统可提供FRPVC、LSOH(低烟无卤)、LSFROH(低烟无卤阻燃)、CMR、CMP等具有一定防火性能的电缆护套，以满足不同的防火要求。
