MATRIX5E超五类铜缆布线方案

产品摘要:

MATRIX5E超五类铜缆布线方案 EIA/TIA568—B﹒2及ISO11801 D级通道国际标准,超五类铜缆布线方案,铜缆布线方案
产品描述
MATRIX5E超五类铜缆布线方案
    MATRIX5E系统提供了完整的非屏蔽及屏蔽通道方案,完全符合EIA/TIA568-B.2及ISO11801 D级通道国际标准,而且提供足够的回波损耗和串扰性能余量,支持最强大的网路及其应用,包括千兆以太网、宽带视频、3D图像及其它多媒体应用。

☆ MATRIX5E 非屏蔽系统

产品型号

产品描述

AD-PP-24-C5E-A/B

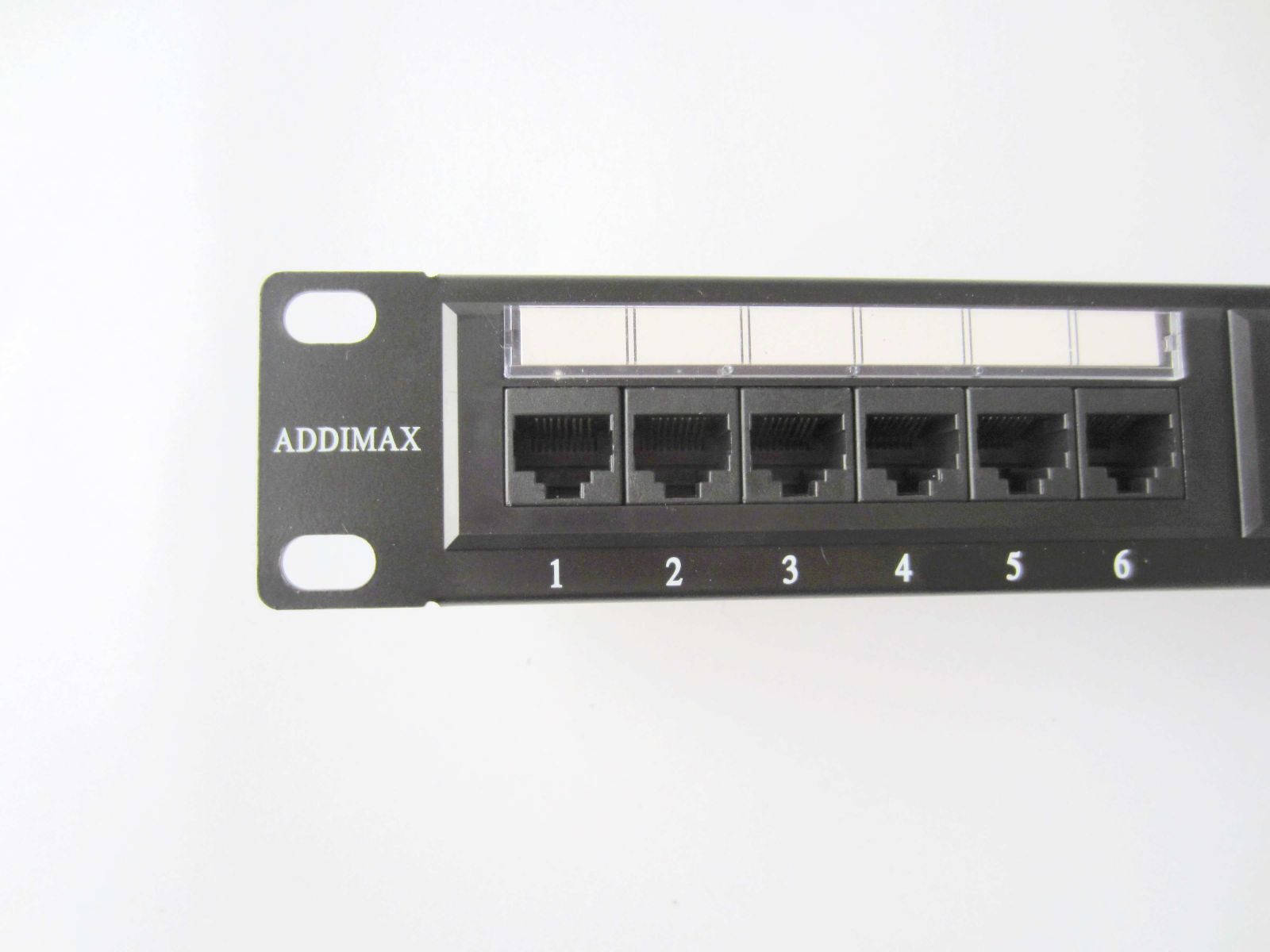

超五类非屏蔽24口信息配线架

AD-KM-C5E-A/B-XX

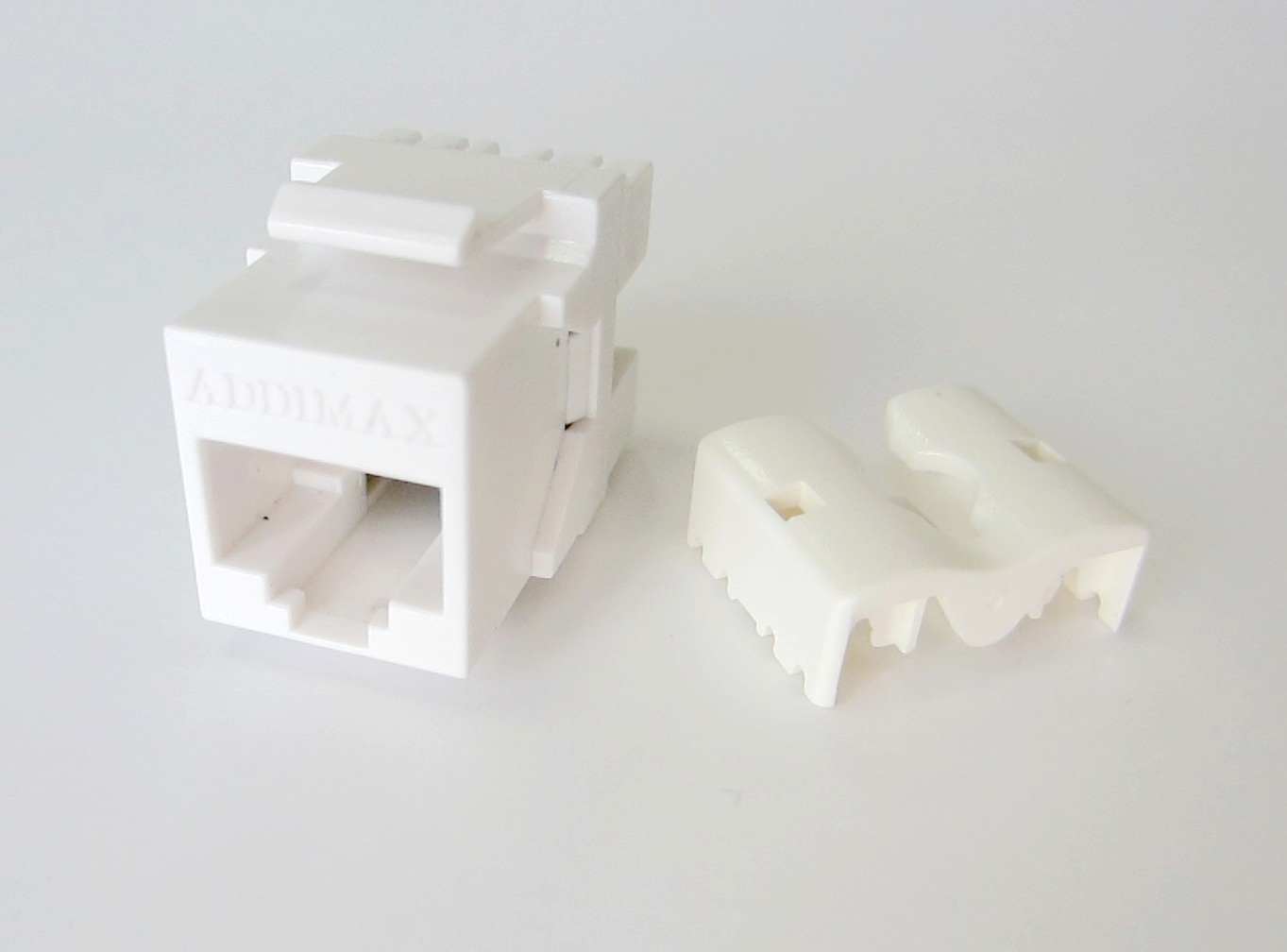

超五类非屏蔽信息模块

AD-BC-CAT5EUTP4PCM24

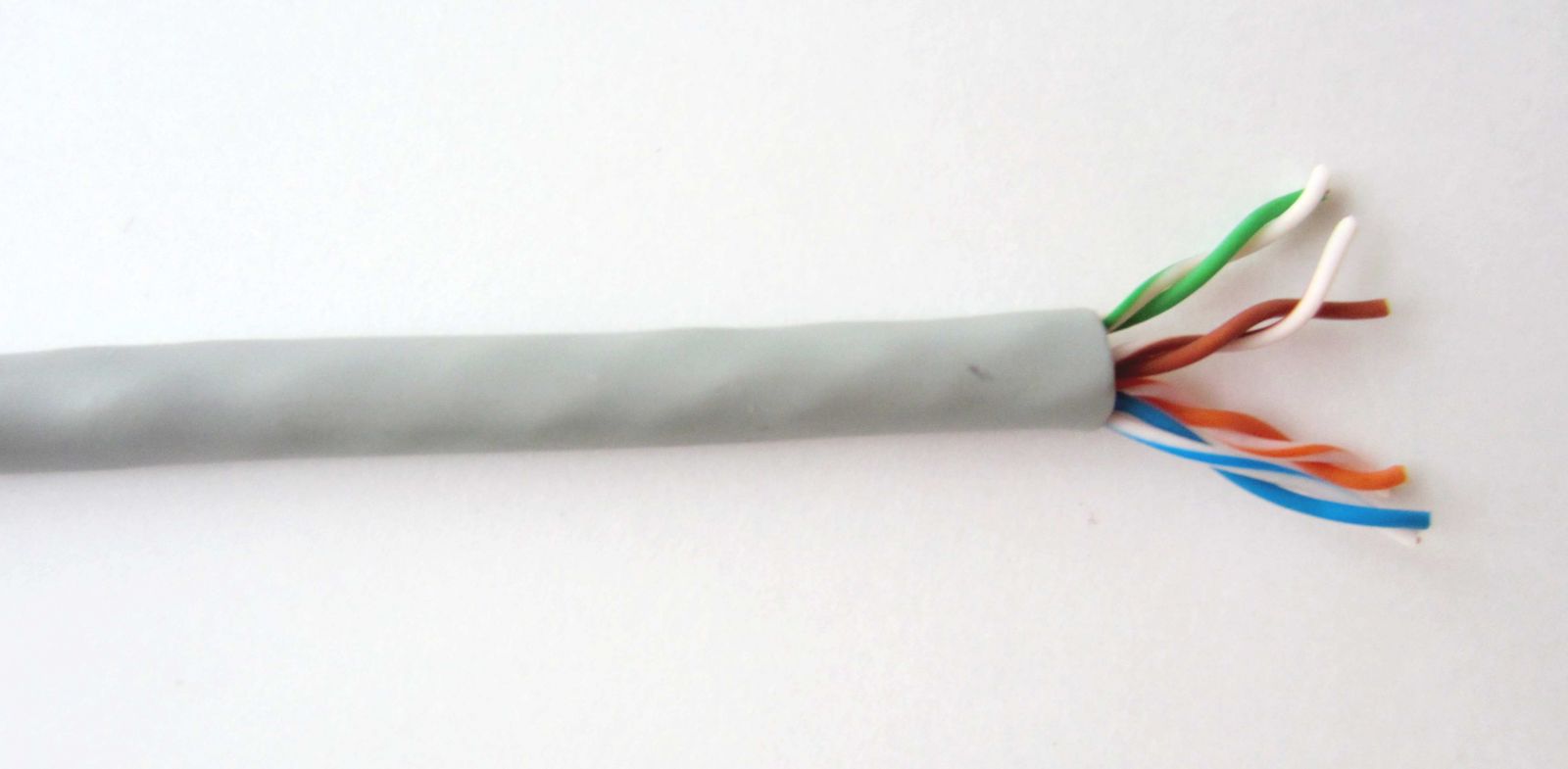

超五类非屏蔽四对PVC双绞线

AD-CAT5EUTP4PM001CM26A-XX

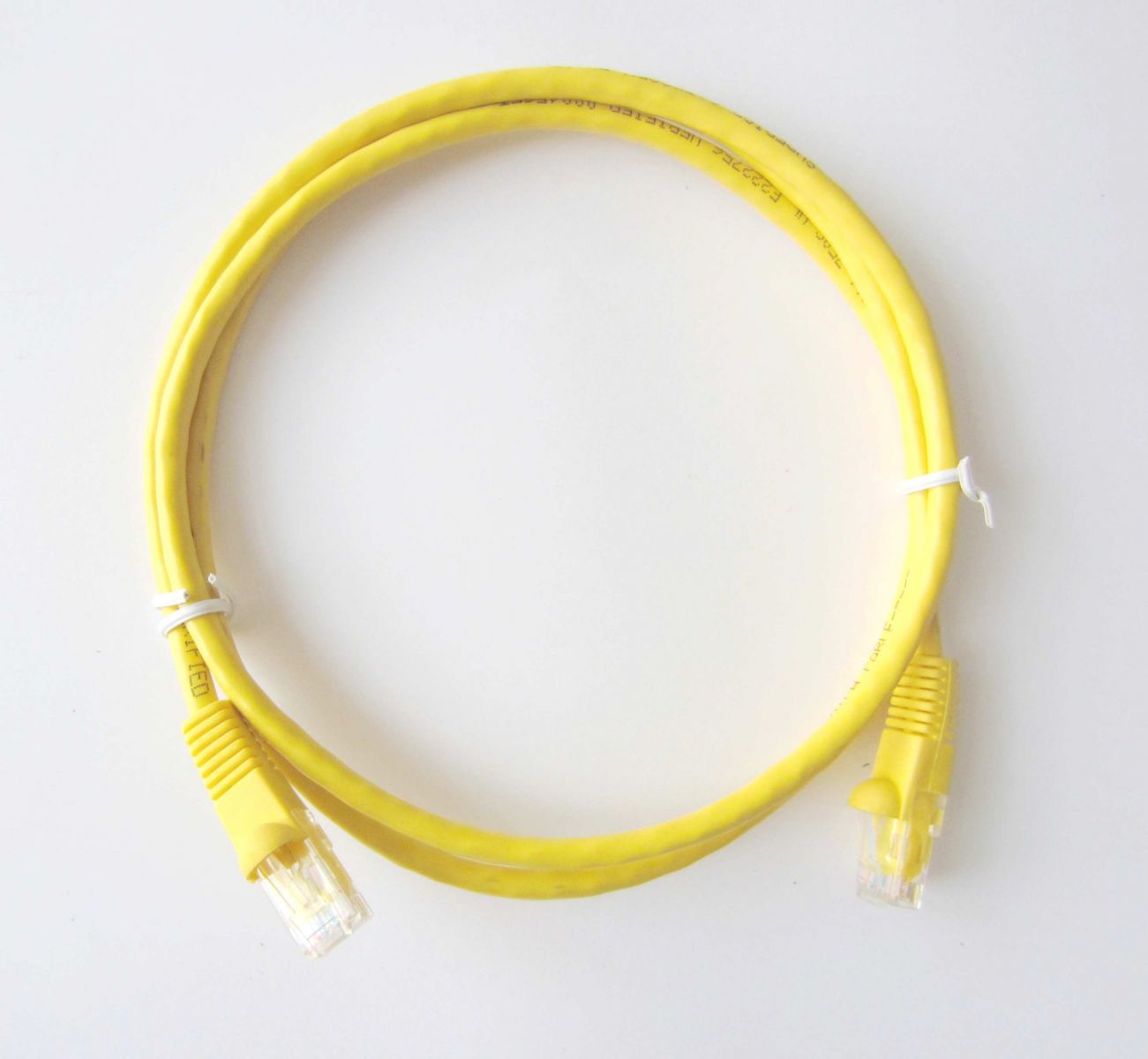

超五类1米非屏蔽Power SumPVC扩频多股跳线

AD-CAT5EUTP4PM003CM26A-XX

超五类3米非屏蔽Power SumPVC扩频多股跳线

AD-CAT5EUTP4PM005CM26A-XX

超五类5米非屏蔽Power SumPVC扩频多股跳线

☆ MATRIX5E 屏蔽系统

产品型号

产品描述

AD-PP-24-C5ES-A/B

超五类屏蔽24口信息配线架

AD-KM-C5ES-A/B-XX

超五类屏蔽信息模块

AD-BC-CAT5EFTP4PCM24

超五类铝箔总屏蔽四对PVC双绞线

AD-CAT5EFTP4PM001CM26A-XX

超五类1米屏蔽Power SumPVC扩频多股跳线

AD-CAT5EFTP4PM003CM26A-XX

超五类3米屏蔽Power SumPVC扩频多股跳线

AD-CAT5EFTP4PM005CM26A-XX

超五类5米屏蔽Power SumPVC扩频多股跳线

MATRIX5E 系统通道的最差值及典型值余量(1—100MHz 频段)



最差值余量

典型值余量

插入损耗(INSERTION LOSS)

5%

10%

近端串扰(NEXT)

3 dB

8.5dB

近端串扰功率和(PSNEXT)

5.5dB

9.5dB

等效远端串扰(ELFEXT)

4.5dB

10.5dB

等效远端串扰功率和(PSELFEXT)

5.5dB

11.5dB

回波损耗(RL)

1.0dB

5.5dB



    MATRIX5E系统是高性能的布线解决方案,它通过使用阻抗完全匹配的部件,来减少通道的误码率,确保最高的网路速度和效率,以达到最大的数据吞吐量。MATRIX5E元器件与线缆达到完美的配合与协调,使组成的通道或链路的性能得到明显提高,极大的降低了网路传输中的信号干扰。
    MATRIX5E通道性能远远超过TIA/EIA及ISO11801标准的要求,可提供足够的性能余量,以确保其组成的通道性能可通过认可的手持测试仪的测量标准,近端串扰典型值优于标准值8dB,近端串扰最差值优于标准值3dB。
MATRIX5E系统提供可达到350MHz的扩展频率通道。通过线缆的独特设计使其适用于最先进的水平布线应用,测试频率可高达350MHz,以支持当今和未来多媒体应用。MATRIX5E线缆通过ASTM6 D4566测试程序,符合Power Sum规格以防缆线在多对传输时对数与对数近端与远端串音加集后产生讯号失真。
    2002年,爱达讯推出了增强型的屏蔽解决方案,增强型屏蔽解决方案对EMI/RFI等噪音源提供额外的隔离功能。外部噪音源对通道性能往往造成负面影响,为了预防这些噪音干扰,Matrix5E增强型屏蔽解决方案采用了严格的制造工艺,专门设计了铝箔分屏蔽及铝箔+铜丝编织双层屏蔽系统,适用于经常受外部电磁噪音源干扰的环境,最大限度地优化通道的衰减及近端串扰性能,以保证比其他布线系统更优越。
    MATRIX5E系统可提供FRPVC、LSOH(低烟无卤)、 LSFROH(低烟无卤阻燃)、CMR、CMP等具有一定防火性能的电缆护套,以满足不同的防火要求。
