MATRIX6E万兆非屏蔽布线方案
产品名称:
MATRIX6E万兆非屏蔽布线方案
产品摘要:
MATRIX 6E，Matrix 6e 万兆非屏蔽布线，万兆非屏蔽布线方案- 产品描述

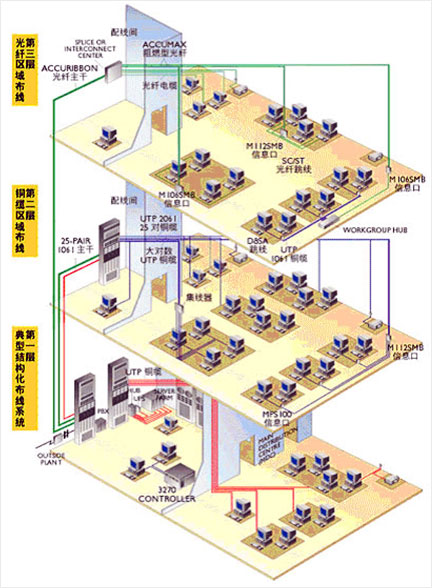

爱达讯 MATRIX6E万兆非屏蔽 网络解决方案 爱达讯 MATRIX 6E 非屏蔽万兆布线系统是一款完整的端到端的万兆网络解决办法，它充分结合了当前应用与远期发展的需求，符合 10GBASE-T 标准。它可以为您提供：
☆ 水平链路上 10Gb/s 的传输速率
☆ 极高性价比
☆ 方便地安装及维护
☆ 长达 30 年的质量保证体系一、 MATRIX 6E 万兆非屏蔽以太网 随着以太网设备成本的下降，万兆以太网的应用已成为一种趋势。 IEEE 于 2002 年成立了基于铜缆传输的 10GBASE-T 工作组，负责评估以万兆数据率运行于长达 100 米距离的水平布线系统的可行性。爱达讯科技于 2005 年推出万兆非屏蔽和屏蔽铜缆布线解决方案，此系统统称为 MATRIX 6E 。 MATRIX 6E 是对现有 6 类 /E 级规范的自然扩充，符合 IEEE 802.3an 工作组规定的最新布线通道要求，提供可达到 500MHz 的扩展屏蔽通道，通过线缆的独特设计，使其适用于最先进的水平布线应用，可以在 55-100 米的链路上实现每秒 10Gb 的以太网传输能力。
另外， MATRIX 6E 是一个完整的端到端的解决方案。系统中的每个器件都采用了专门设计，提供了高于六类标准的性能，拥有明显的余量，为最终用户提供了有效的性能缓冲区，在恶劣的安装环境中，仍能够实现杰出的性能。它包括：爱达讯超六类非屏蔽模块： 产品特点：
☆ 内部优化了补偿电路设计，更加适应于高频传输，大大改善了信号干扰。
☆ 采用耐冲击耐燃 ABS 材料。
☆ 接触针镀金以保证传输效果。
☆ 最小插拔寿命 1000 次。
☆ 多种颜色可选。
☆ UL 认证。产品型号
产品描述
AD-KM-C6E-A/B-18-XX
超六类非屏蔽模块
水平非屏蔽双绞线 MATRIX 6E 系统在水平传输介质上选用的是爱达讯实验室改良后的六类非屏蔽双绞线，该双绞线在 DCM 测试仪上可以通过 600MHz 的测试 电气性能指标： 频率
(MHz)衰减
(db/100m)近端串扰
(db/100m)衰减串扰比
(db/100m)回波损耗
(db/100m)最差值
典型值
标准值
最差值
典型值
标准值
最差值
典型值
标准值
1
2.0
87.0
90.0
74.3
85.0
88.0
72.3
20.0
21.5
20.0
4
3.8
80.0
90.0
65.3
76.0
86.0
61.5
23.0
24.7
23.0
8
5.3
80.0
90.0
60.8
74.7
84.0
55.5
24.5
25.5
24.5
10
6.0
80.0
90.0
59.3
74.0
84.0
53.3
25.0
28.0
25.0
16
7.6
80.0
90.0
56.2
72.4
82.0
48.6
25.0
28.0
25.0
20
8.5
80.0
90.0
54.8
71.5
81.0
46.3
25.0
28.0
25.0
25
9.5
80.0
90.0
53.3
70.5
80.0
43.8
24.3
27.0
24.3
31.25
10.7
80.0
90.0
51.9
69.3
79.0
41.2
23.6
26.5
23.6
62.5
15.4
75.3
90.0
47.4
59.9
74.0
32.0
21.5
24.6
21.5
100
19.8
71.1
85.0
44.3
51.3
65.0
24.5
20.1
23.7
20.1
200
29.0
71.1
85.0
39.8
42.1
56.0
10.8
18.0
22.2
18.0
250
32.8
71.1
85.0
38.3
38.2
52.0
5.5
17.3
21.6
17.3
300
36.4
63.7
80.0
37.2
27.3
43.0
0.7
16.8
20.7
16.8
350
39.8
63.7
80.0
36.2
23.9
40.0
-3.7
16.3
20.3
16.3
400
43.0
63.7
80.0
35.3
20.7
37.0
-7.7
15.9
16.8
15.9
450
46.3
63.7
80.0
34.5
17.4
33.0
-10.5
15.5
16.5
15.5
500
48.9
63.7
80.0
33.8
14.8
31.0
-15.1
15.2
16.1
15.2
550
51.8
63.7
80.0
33.2
11.9
28.0
-18.6
14.9
15.7
14.9
600
54.5
60.0
70.0
32.6
5.5
15.5
-21.9
14.7
15.0
14.7
频率
(MHz)等效远端串扰
(db/100m)综合近端串扰
(db/100m)综合衰减串扰比
(db/100m)综合等效远端串扰(db/100m)
最差值
典型值
标准值
最差值
典型值
标准值
最差值
典型值
标准值
最差值
典型值
标准值
1
73.8
75.0
67.8
85.0
88.0
72.3
83.0
86.0
70.3
70.8
72.0
64.8
4
61.8
75.0
55.8
78.0
88.0
63.3
74.0
84.0
59.5
58.8
72.0
52.8
8
55.7
75.0
49.7
78.0
88.0
58.8
72.7
82.0
53.5
52.7
72.0
46.7
10
53.8
74.0
47.8
78.0
88.0
57.3
72.0
82.0
51.3
50.8
71.0
44.8
16
49.7
70.0
43.7
78.0
88.0
54.2
70.4
80.0
46.6
46.7
67.0
40.7
20
47.8
68.0
41.8
78.0
88.0
52.8
69.5
79.0
44.3
44.8
65.0
38.8
25
45.8
68.0
39.8
78.0
88.0
51.3
68.5
78.0
41.8
42.8
65.0
36.8
31.25
43.9
64.0
37.9
78.0
88.0
49.9
67.3
77.0
39.2
40.9
61.0
34.9
62.5
37.9
58.0
31.9
73.3
88.0
45.4
57.9
72.0
30.0
34.9
55.0
28.9
100
33.8
54.0
27.8
69.1
83.0
42.3
49.3
63.0
22.5
30.8
51.0
24.8
200
27.8
51.0
21.8
69.1
83.0
37.8
40.1
54.0
8.8
24.8
48.0
18.8
250
25.8
48.0
19.8
69.1
83.0
36.3
36.2
50.0
3.5
22.8
45.0
16.8
300
24.2
45.0
18.2
61.7
78.0
35.2
25.3
41.0
-1.3
21.2
42.0
15.2
350
23.9
45.0
16.9
61.7
78.0
34.2
21.9
38.0
-5.7
19.9
42.0
13.9
400
21.7
45.0
15.7
61.7
78.0
33.3
18.7
35.0
-9.7
19.7
42.0
12.7
450
20.5
42.0
14.7
61.7
78.0
32.5
15.4
31.0
-12.5
17.5
39.0
11.7
500
19.8
42.0
13.8
61.7
78.0
31.8
12.8
29.0
-17.1
16.8
39.0
10.8
550
19.0
42.0
12.9
61.7
78.0
31.2
9.9
26.0
-20.6
16.0
39.0
9.9
600
18.2
39.0
12.2
58.0
68.0
30.6
3.5
13.5
-23.9
15.2
36.0
9.2
产品特点： ☆ 保证 NEXT 在 100MHz 及 250MHz 时为 71.1dB
☆ 保证整段在 1 — 250MHz 带宽时， ACR 的值具备 12dB 余量
☆ 保证 ACR 在 100MHz 时为 51.3dB ，在 250MHz 时为 38.2dB
☆ 保证在 600MHz 时 ACR 值大于 0 ，可提供 600MHz 以上的工作频率
☆ 多种护套可选： PVC/FRPVC/LSOH
☆ UL 认证产品型号
产品描述
AD-BC-CAT6EUTP4PCM24
超六类 4 对非屏蔽双绞线
爱达讯超六类非屏蔽配线架采用嵌入式结构，其模块与工作区一致，在保证了链路的传输效果不受影响的同时还可以减少备品的数量 产品特点：
☆ 特殊设计有效改善外部干扰，以适应万兆以太网要求
☆ 插拔寿命大于等于 1000 次
☆ 通过全频段测试，与模块、线缆完美配合
☆ UL 认证产品型号
产品描述
AD-PP-24-C6E-A/B
超六类 4 对非屏蔽双绞线
超六类跳线采用多股结构，衰减更小，更有利于信号的传输。 产品特点： ☆ 100% 通过组件测试，有效提高整个通道传输性能
☆ 镀金触点来延长产品寿命
☆ 插头防腐蚀、高温及空气污染
☆ 多种护套可选： PVC/FRPVC/LSOH
☆ 长度可选：从 1 米到 15 米
☆ 插拔次数不小于 1000 次
☆ 多种颜色可选
☆ UL 认证二、 MATRIX 6E 万兆非屏蔽以太网性能评估 爱达讯 MATRIX 6E 万兆非屏蔽以太网布线系统是爱达讯六类系统的升级，它可以替代 7 类系统来实现 100 米内万兆以太网的传输。
首先，该系统延用了六类系统的接口和规范，技术成熟，性能稳定
由于当前新应用的不断涌现，如何实现高速稳定的传输就成为布线时的主要考虑问题。六类系统正是以高速稳定的传输、成熟的标准规范体系以及方便的施工维护而迅速成为布线的主流。
当我们面对万兆布线系统时，由于起初设想是由新的七类布线系统来实现，因此就存在适应新的规范标准的过程，而布线的接口也做了比较大的改动。我们如果采用七类系统，就需要对当前的建筑结构做一个比较大的改动。这就让我们提出了一个新的问题：能不能使用原有的六类布线系统来实现万兆网呢？
答案是肯定的。六类系统本身的带宽就可以拓展到 450MHz ，距离万兆网要求的 500MHz 仅仅差了一点，而我们在优化了现有的六类线缆后，其带宽可以达到 600MHz ，已经达到万兆网的传输要求。
另外，使用六类系统实现万兆网的另一大优势就在于其成熟的标准体系，六类系统的标准已经得到了行业的一致认可，并且在这一标准上纷纷开发新的产品。同时在施工方面经验十分丰富，这一切都有利于系统建成后稳定的使用。
其次，该系统使用六类系统实现万兆传输，具有极佳的性能价格比
七类系统的研发经过了一个非常长的周期，期间消耗了大量的人力物力才得以成功，因此其成本相当昂贵；而超六类系统是六类系统的升级版本。因此在同样可以实现万兆以太网传输的同时，超六类系统比起七类来具有更佳的性能价格比。
第三，该系统便于维护，再加上爱达讯独有的 30 年质量保证体系，让用户放心使用爱达讯 MATRIX 6E 万兆非屏蔽以太网布线系统延续了爱达讯六类系统使用和维护十分方便的优点，再辅以爱达讯特有的 30 年质量保证体系，使用户使用起来没有后顾之忧。三、 MATRIX 6E 万兆非屏蔽以太网施工及维护 MATRIX 6E 万兆非屏蔽以太网 布线系统在施工和维护上也相当简易。
由于 MATRIX 6E 是六类系统的升级，因此它依然遵循六类系统基本的施工标准，只是由于其需要传输高频数据，那么相比六类系统多了一些注意的问题，而这些问题在爱达讯技术人员的现场督导下可以非常简单的解决。
在使用方面，爱达讯 MATRIX 6E 万兆非屏蔽以太网继承了爱达讯超五类、六类系统的结构灵活，管理维护方便，可扩展，安全可靠的特性，是在尽可能减少一次性投资的基础上，协调好近期使用和远期发展的关系上的一个技术先进、开放式的智能信息管理系统。四、 MATRIX 6E 万兆非屏蔽以太网质量保证体系 爱达讯 MATRIX 6E 万兆非屏蔽以太网布线系统是爱达讯科技主推的万兆网络解决方案，因此其质量保证体系非常严格。
首先，该系统享受我司 30 年质量保证体系。
爱达讯 综合布线系统早期质保为 25 年，针对大型结构化网络综合布线应用工程，公司给予三十年系统质保。由于万兆网络的应用将成为今后相当长一段时间的主流，因此公司对 MATRIX 6E 万兆系统全面实行 30 年的质量保证体系。
其次，所有产品出厂时均经过严格的质量检测体系。
由于系统实行 30 年质量保证体系，这就要求线缆和接插件必须达到十分优异的质量水平，因此所有产品在出厂的时候都会经过严格的质量把关，以确保每一个零部件都达到各自的质量要求，充分挖掘整个系统的潜能。
第三，人性化的技术支持
由于用户对万兆网络的发展和标准了解的非常少，因此我司专门设立了 MATRIX 6E 万兆非屏蔽以太网布线系统答疑热线，全面负责针对系统的各种问题进行解答。同时针对每个项目公司都指派专人负责，以保证设计出最符合客户要求和利益的解决方案。
