随着以太网设备成本的下降,万兆以太网的应用已成为一种趋势。IEEE于2002年成立了基于铜缆传输的10GBASE-T工作组,负责评估以万兆数据率运行于长达100米距离的水平布线系统的可行性。爱达讯科技于2006年推出万兆非屏蔽和屏蔽铜缆布线解决方案,此系统称为MATRIX 6A。MATRIX 6A是对现有6类/E级规范的自然扩充,符合IEEE 802.3an工作组规定的最新布线通道要求,提供可达到500MHz的带宽,通过线缆的独特设计,可以在100米的链路上实现每秒10Gb的以太网传输能力。
    IEC802.3 标准的一项关键要求是外部串扰,只要少于55M的链路,六类线缆应可达到外部串扰要求,而但若要在整个100M的通道范围满足外部串扰要求,则需要增强型或Ｅ类布线系统,而MATRIX 6A正是一个针对外部串扰要求而开发的完整解决方案，系统中的每个器件都采用了专门设计,提供了高于六类标准的性能,拥有明显的余量,为最终用户提供了有效的性能缓冲区,在恶劣的安装环境中,仍能够实现杰出的性能。

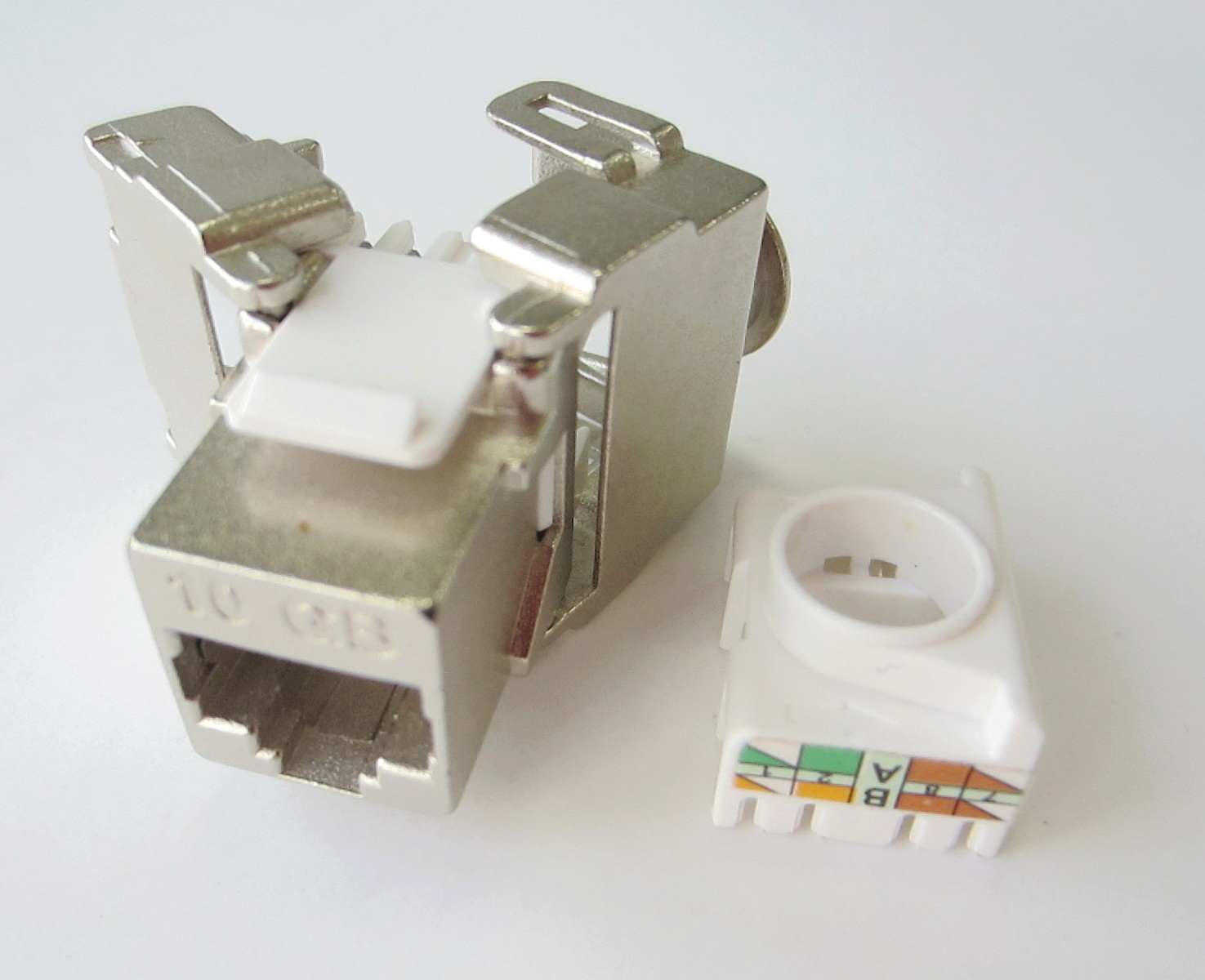

☆ MATRIX6A屏蔽系统

☆ MATRIX6A屏蔽系统通道的最差值及典型值余量(1-500MHz 频段)

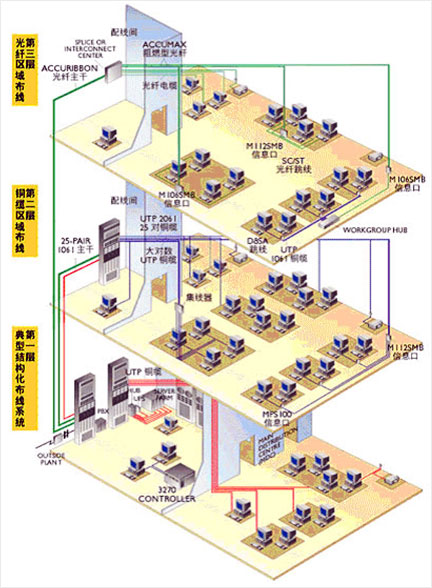

      爱达讯MATRIX 6A万兆布线系统是六类系统的升级,它可以替代7类系统来实现100米内万兆以太网10G的传输速率，该系统沿用了六类系统的接口和规范,技术成熟,性能稳定。使用六类系统实现万兆网的优势在于其成熟的标准体系、极佳的性能价格比，以及丰富的施工经验,使得六类系统的标准已经得到了行业的一致认可。
    一般6类布线系统的主要噪音来源是一根电缆中的4对线对之间的串扰，而周边其它电缆对这根电缆的串扰影响则微不足道。而在10G布线系统中，由于工作频率的增高，除了电缆内的串扰外，周边其它电缆的外部串扰也是一个主要的噪音来源。外部串扰(PSAXtalk)与NEXT类似,但干扰线对和被干扰线对不在同一条电缆中,在安装过程中捆绑电缆在一起时,一条电缆会影响相邻的所有电缆,外部串扰是一条电缆中一个线对传送到相邻电缆的信号耦合,外部串扰(PSAXtalk)包括了外部近端串扰(ANEXT)和外部远端串扰(AFEXT)。由于一个线束中所有线对都会对被干扰线对造成干扰，因此必須为所有线对针对此受害线对测量ANEXT及AFEXT,以便计算综合外部近端串扰 (PSANEXT)及综合外部远端串扰(PSAFEXT)。而外部串扰余量(ACMC)则是结合了PSANEXT和PSANEXT的平均余量计算出来的综合指标。
       只有同一个线束中的布线链路才会对综合外部串扰的测量产生影响。因此，一个线束中的布线链路越少，外部串扰就越小。每个线束中最理想的链路数量是12个，一般最好不要超过24个。大部分外部近端串扰(ANEXT)都发生在从测试端算起的前20米链路上,从测试端算起的20米之后所产生的外部近端串扰实际上不会对总体PSANEXT产生任何影响。因此，链路的跳线和配线板布置方式以及机架线缆管理都会对链路之间的外部串扰耦合程度产生严重影响。相距越近，外部串扰耦合程度就越高。对10G布线来说，线缆和模块抵抗外部串绕的能力成为一个关键的技术指标。
      对于外部串扰的测试来说，在大多数情况下，测试所有线对组合的外部串扰从经济角度考虑并不可行,虽然美国电气工业联盟TIA没有指定固定的万兆双绞线测试模式，但是国际电工委员会IEC已经定义了一个相应测试模式，IEC定义的采样方法是在所测试的线缆中抽取1%或者5条最主要的链路。在抽取的1%或者5条最主要的链路中，应该选择最长的被干扰链路。这些链路在布线系统中几乎总是在综合外部串绕和综合外部衰减串绕这两个参数上性能最差的。
      ADDISON采用了Fluke DTX1800 CableAnayzer?作为万兆布线系统现场测试的验证工具, Fluke DTX-1800 CableAnalyzer? 支持两种 10GBASET布线标准草案。第一个是TIA的TSB-155,第二个是TIA/EIA-568-B.2-10。TSB-155 主要针对具有链路长度限制的10 GB/S 以太网,来规定对布线链路的要求。而TIA则定义了一个新的布线类别，即增强六类或Cat 6A，Cat 6A电缆相比Cat 6具备更佳性能，并且支持100米 10GBASET 通道。在外部串扰参数以及250MHz下的信道内参数性能两方面，增强六类都远高于10 GB/S 以太网的最低要求。
      万兆布线测试主要分为两部分，首先必须对线缆进行Cat 6A认证测试，Cat 6A的测试参数与标准的Cat 6 TIA/EIA-568-B 的要求完全相同,但为了支持 10GB/S 以太网的更高传输速率,测试频率被提高至500MHz。线缆测试通过后再依据10GBASE-T或TSB-155测试标准采样, 对线缆的外部串扰参数Axtalk、PS ANEXT、PS AACR-F等进行测试。

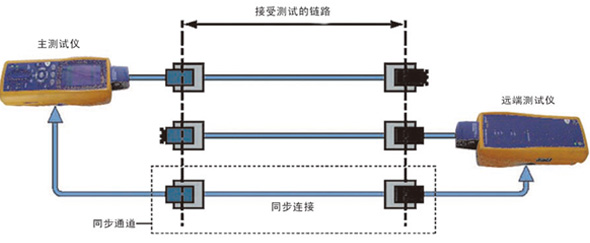

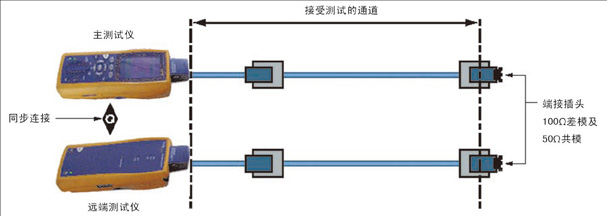

     图2显示了测量外部远端串扰的配置方法。DTX主测试仪及远端测试仪会被放置于线束的不同末端,然后利用其中一条备用布线链路在主机及远端之间建立同步路径,对于测试中涉及到的链路，开路端必须使用测试外部近端串扰时所用的插头进行端接。此方法利用了底线噪声,准确地测量线对与线对的外部串扰信号。 图2 - 线对到线对外部ELFEXT(远端串扰)测量。主设备和远端设备接在待测试的线束相对两端的不同布线链路中，该线束中的一个备用通道将这两个测试仪上的同步模块连接在一起，从而使测试仪可以在两个所选布线链路的线对之间执行所有线对到线对的ELFEXT(远端串扰)测量。

    外部串扰是非屏蔽布线系统的一个亟待解决的难题，因为对于采用非屏蔽布线的10GbE应用场合而言，它是最主要的干扰或噪声源。MATRIX 6A非屏蔽解决方案采用了较厚的线缆护套,以加大电缆间隔离,来减小外部串扰。

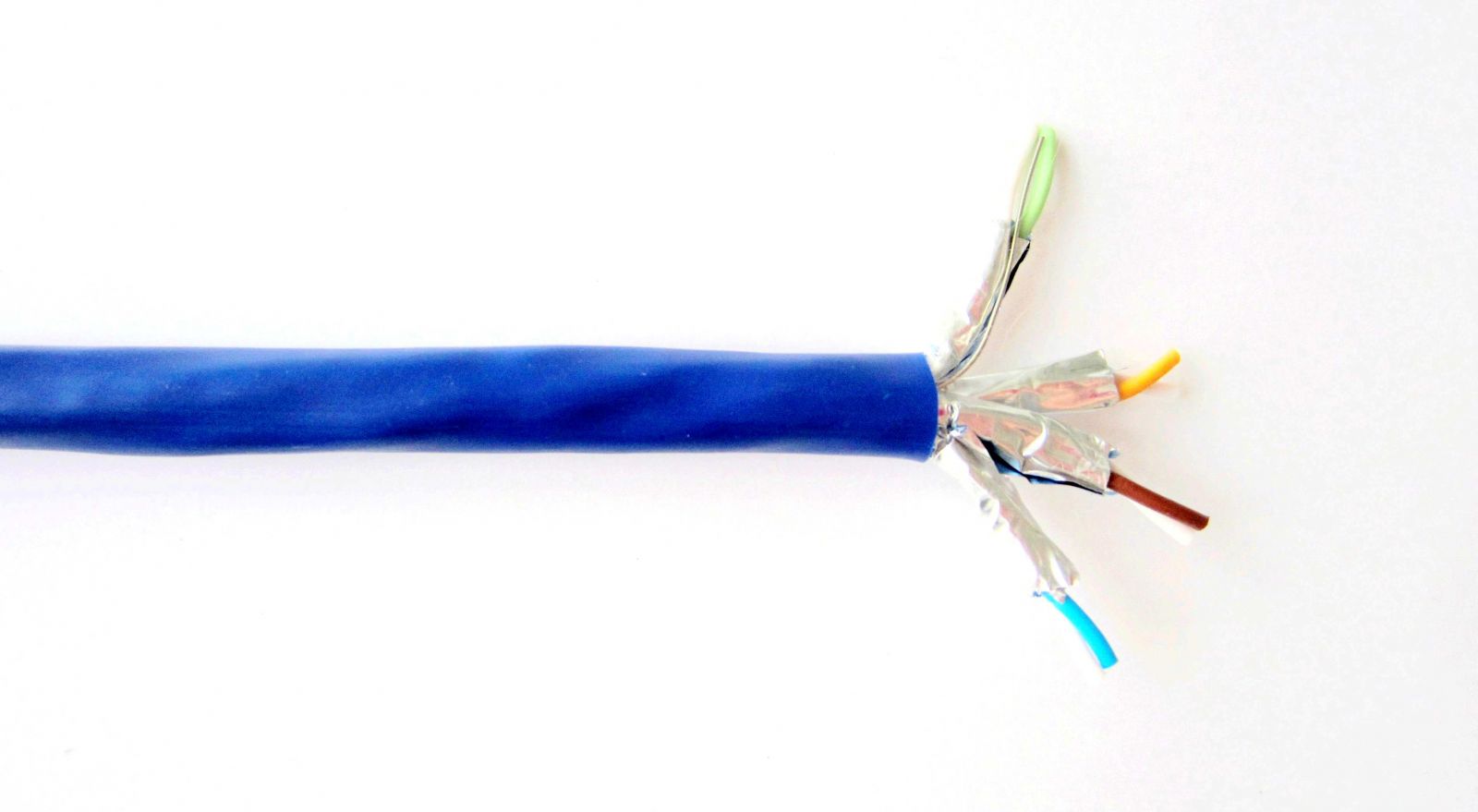

    而MATRIX 6A屏蔽解决方案则采用了F/UTP(铝箔总屏蔽), U/FTP(单对铝箔屏蔽)或S/FTP(单对铝箔屏蔽＋铜丝编织总屏蔽）线缆,最大限度地优化通道的衰减、外部串扰、近端串扰及远端串扰性能,以保证可以在100米的链路上实现每秒10Gb的以太网传输能力。相对于MATRIX6A非屏蔽系统, MATRIX6A屏蔽系统具有20%较高的香农容量(SHANNON CAPACITY) , 不少于20dB的外部串扰余量,防电磁干扰能力及更高的操作频宽。
