超五类四对线缆
产品名称:
超五类四对线缆
产品摘要:
超五类双绞线，超五类四对线缆，铠装超五类双绞线，美国超五类标准线缆，超五类线，超五类非屏蔽线，超五类屏蔽线，超五类非屏蔽双绞线，超五类屏蔽双绞线，超五类四对线缆，超五类四对双绞线，铠装超五类线- 产品描述
- 超五类四对线缆
◎ 应用：
10Base-T、100Base-T4、100Base-TX、100VG-ANYLAN、155Mbps ATM、622Mbps ATM、1000Base-T
◎ 标准：
符合 ISO/IEC 11801:2002、ANSI / TIA / EIA-568-C.2、EN 50173及GB/T 50311标准
◎ 电缆结构： U/UTP
F/UTP
SF/UTP
导体
24AWG单股纯铜
24AWG单股纯铜
24AWG单股纯铜
绝缘
PE
PE
PE
屏蔽
无
铝箔总屏蔽
铝箔总屏蔽+铜丝编织总屏蔽
排流线
无
1/0.5mm
无
护套
PE/PVC/LSF/LSOH/LSFROH
PE/PVC/LSF/LSOH
PE/PVC/LSF/LSOH/LSFROH

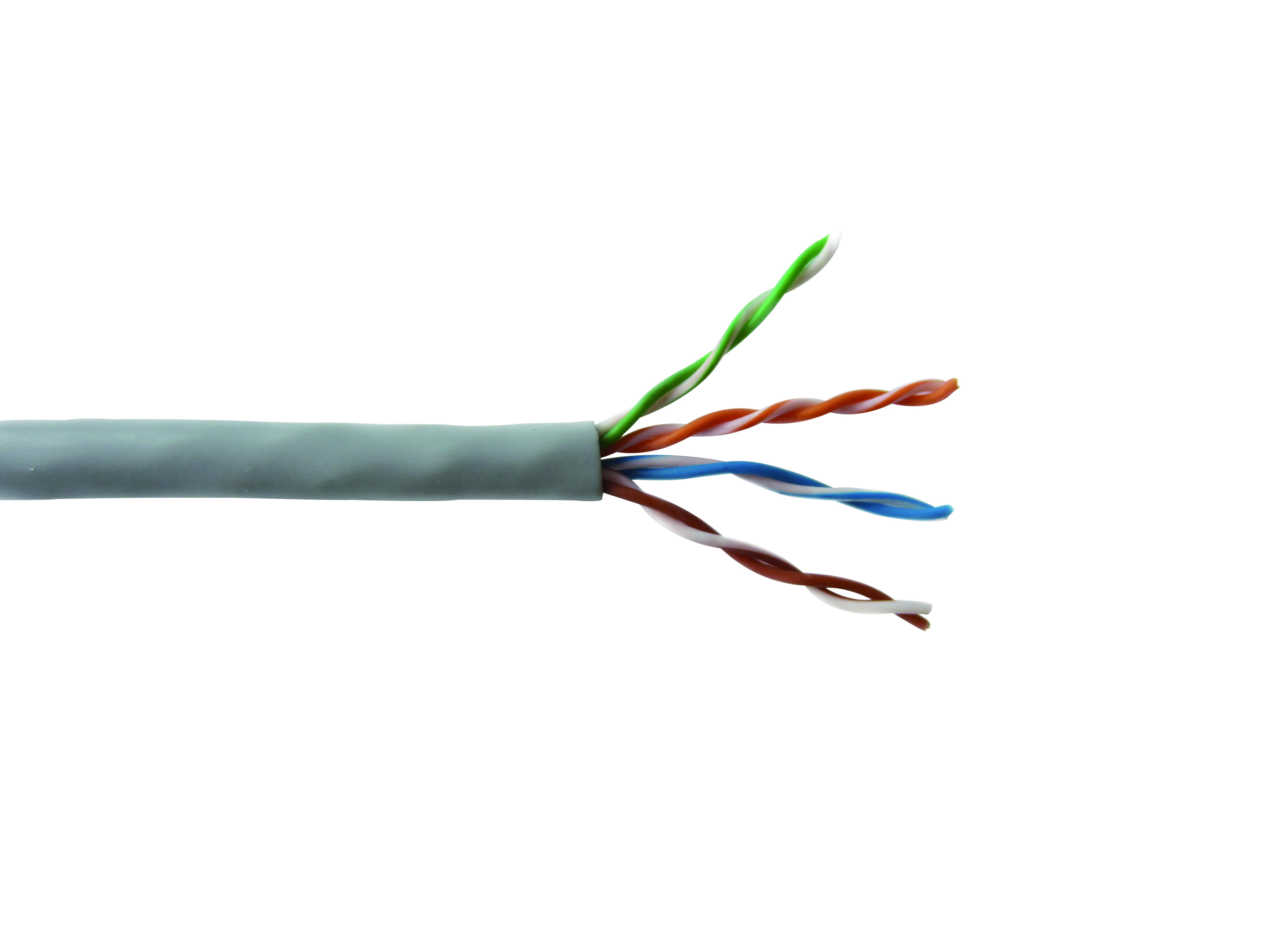

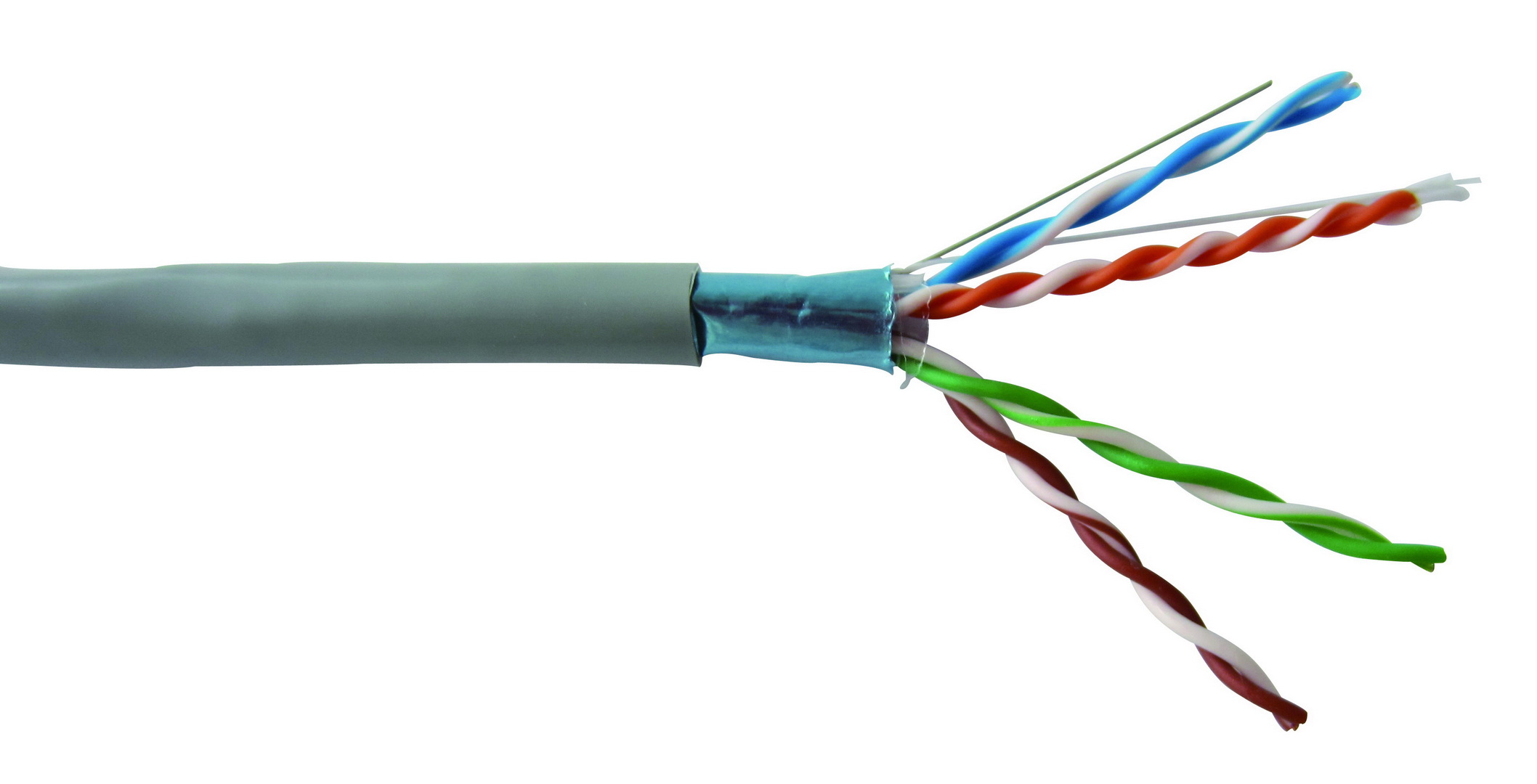

Cat5E U/UTP Cat5E F/UTP Cat5E SF/UTP
备注:PE-聚乙烯； PVC-聚氯乙烯； LSF-低烟低卤； LSOH-低烟无卤； LSFROH-高阻燃低烟无卤(IEC60332-3C)； PVC亦分为CMX， CM， CMR及CMP级别
◎ 工作频宽：
1—100MHz
◎ 产品认证：
E222756
◎ 电缆结构： 结构
导体线径 mm
绝缘线径 mm
对数
屏蔽
成品线径 mm
护套
U/UTP
0.5/0.51
0.91
4
N/A
5.1
PVC/LSOH
U/UTP
0.5/0.51
0.91
4
N/A
5.5
LSFROH
U/UTP
0.5/0.51
0.91
4
N/A
5.3
PE
F/UTP
0.53
1.00
4
铝箔总屏蔽
6.3
PVC/LSOH
F/UTP
0.53
1.00
4
铝箔总屏蔽
6.5
PE
SF/UTP
0.53
1.00
4
铝箔总屏蔽+铜丝编织总屏蔽
6.6
PVC/LSOH
SF/UTP
0.53
1.00
4
铝箔总屏蔽+铜丝编织总屏蔽
7.0
LSFROH
SF/UTP
0.53
1.00
4
铝箔总屏蔽+铜丝编织总屏蔽
6.8
PE
◎ 工作频宽：
1—100MHz (通用超五类标准)◎ 物理/电气特征： ☆ 特性阻抗：1-100MHz 100±15Ω
☆ 传输速率(NVP)：CMX， CM， CMR， LSOH 69%； CMP 72%
☆ 最大相对互耦电容：5.6 nF/100m
☆ 最大电容不平衡： 330 pF/100m
☆ 最大导体直流电阻：9.38 Ω/100m
☆ 最大直流电阻不平衡： 5%
☆ 最大传播延迟差： 30 ns/100m
☆ 最大传播延迟： 536 ns/100m@100MHz
☆ 允许弯曲半径： 4倍电缆外径（非屏蔽）/8倍电缆外径（屏蔽）
☆ 额定电压： 80V rms
☆ 最大抗拉载荷：: 80N
☆ 工作温度： -5 ℃ ~ +50 ℃
☆ 储存温度： -20 ℃ ~ +60 ℃
☆ 阻燃程度：可通过 UL 1581 (CM护套)； UL 1666 (CMR护套)； UL 910 (CMP护套)
IEC 60332-1 (FRPVC & LSOH护套)； IEC 60332-1及IEC 60332-3C (LSFROH护套)◎ 产品特点： ☆ 带宽远远超过标准要求的100MHz。
☆ 符合欧洲防火和环保要求。
☆ 针对不同环境有多种护套可选，以充分发挥线缆的性能。
☆ 在200MHz处ACR值大于0，保证提供200MHz的工作带宽。
☆ 可根据用户要求订做特殊护套或用途的双绞线。
☆ 多种护套颜色可选。◎ 电气性能参数： FREQ
频率(MHz)NEXT
近端串扰
(dB/100m)
最差值/典型值/标准值IL
插入损耗(dB/100m)RL
回波损耗
(dB/100m)
最差值/典型值/标准值ACR
信噪比
(dB/100m)
最差值/典型值/标准值1
68.3/74.0/65.3
2.0
20.2/26.0/20.2
66.3/72.0/63.3
4
59.3/65.0/56.3
4.1
23.0/29.0/23.0
55.2/60.9/52.2
8
54.8/61.0/51.8
5.8
24.5/30.5/24.5
49.0/55.2/46.0
10
53.3/59.0/50.3
6.5
25.0/31.0/25.0
46.8/52.5/43.8
16
50.3/56.0/47.3
8.2
25.0/31.0/25.0
42.1/47.8/39.1
20
48.8/55.0/45.8
9.3
25.0/31.0/25.0
39.5/45.7/36.5
25
47.3/53.0/44.3
10.4
24.3/30.3/24.3
36.9/42.6/33.9
31.25
45.9/52.0/42.9
11.7
23.6/29.6/23.6
34.2/40.3/31.2
62.5
41.4/47.0/38.4
17.0
21.5/27.5/21.5
24.4/30.0/21.4
100
38.3/44.0/35.3
22.0
20.1/26.1/20.1
16.3/22.0/13.3
155
35.5/41.0/32.5
28.1
18.8/24.8/18.8
7.4/12.9/4.4
200
33.7/40.0/30.7
32.4
18.0/24.0/18.0
1.3/7.6/-1.7
310
32.3/38.0/29.3
41.8
17.3/23.3/17.3
N/A
350
30.1/36.0/27.1
44.9
17.3/23.3/17.3
N/A
FREQ
频率
(MHz)ELFEXT
等效远端串扰
(dB/100m)
最差值/典型值/标准值PSNEXT
近端串扰功率和
(dB/100m)
最差值/典型值/标准值PSACR
信噪比功率和
(dB/100m)
最差值/典型值/标准值PSELFEXT
等效远端串扰功率和
(dB/100m)
最差值/典型值/标准值1
64.8/69.0/63.8
65.0/71.0/62.3
63.3/69.0/60.3
61.8/66.0/60.8
4
52.7/57.0/51.7
56.3/62.0/53.3
52.2/57.9/49.2
49.7/54.0/48.7
8
46.7/51.0/45.7
51.8/58.0/48.8
46.0/52.2/43.0
43.7/48.0/42.7
10
44.8/49.0/43.8
50.3/56.0/47.3
43.8/49.5/40.8
41.8/46.0/40.8
16
40.7/45.0/39.7
47.4/53.0/44.3
39.1/44.8/36.1
37.7/42.0/36.7
20
38.7/43.0/37.7
45.8/52.0/42.8
36.5/42.7/33.5
35.7/40.0/34.7
25
36.8/41.0/35.8
44.3/50.0/41.3
33.9/39.6/30.9
33.8/38.0/32.8
31.25
34.9/39.0/33.9
42.9/49.0/39.9
31.2/37.3/28.2
31.9/36.0/30.9
62.5
28.8/33.0/27.8
38.4/44.0/35.4
21.4/27.0/18.4
25.8/30.0/24.8
100
24.8/29.0/23.8
35.3/41.0/32.3
13.3/19.0/10.3
21.8/26.0/20.8
155
20.9/25.0/19.9
32.5/38.0/29.5
4.4/9.9/-1.4
17.9/22.0/16.9
200
19.7/24.0/18.7
30.0/37.0/27.7
-1.7/4.6/-4.7
16.7/21.0/15.7
310
11.0/15.0/10.0
29.3/35.0/26.3
N/A
14.0/18.0/13.0
350
8.1/12.0/7.1
27.1/33.0/24.1
N/A
11.1/15.0/10.1
◎ 订购信息： 产品型号
产品描述
AD-BC-CAT5EUTP4PCM24
超五类非屏蔽4对双绞线(普通阻燃级别)
AD-BC-CAT5EFTP4PCM24
超五类铝箔总屏蔽4对双绞线(普通阻燃级别)
AD-BC-CAT5ES-FTP4PCM24
超五类铝箔+铜丝编织总屏蔽4对双绞线 (普通阻燃级别)
AD-BC-CAT5EUTP4PLH24
超五类非屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1)
AD-BC-CAT5EFTP4PLH24
超五类铝箔总屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1)
AD-BC-CAT5ES-FTP4PLH24
超五类铝箔+铜丝编织总屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1)
AD-BC-CAT5EUTP4PFRLH24
超五类非屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1&IEC60332-3C)
AD-BC-CAT5ES-FTP4PFRLH24
超五类铝箔+铜丝编织总屏蔽4对双绞线 (低烟无卤-阻燃级别IEC60332-1&IEC60332-3C)
AD-BC-CAT5EUTP4PPE24
室外超五类非屏蔽4对双绞线(防水/抗高紫外线级别)
AD-BC-CAT5EFTP4PPE24
室外超五类铝箔总屏蔽4对双绞线(防水/抗高紫外线级别)
AD-BC-CAT5ES-FTP4PPE24
室外超五类铝箔+铜丝编织总屏蔽4对双绞线 (防水/抗高紫外线级别)
