光缆设计

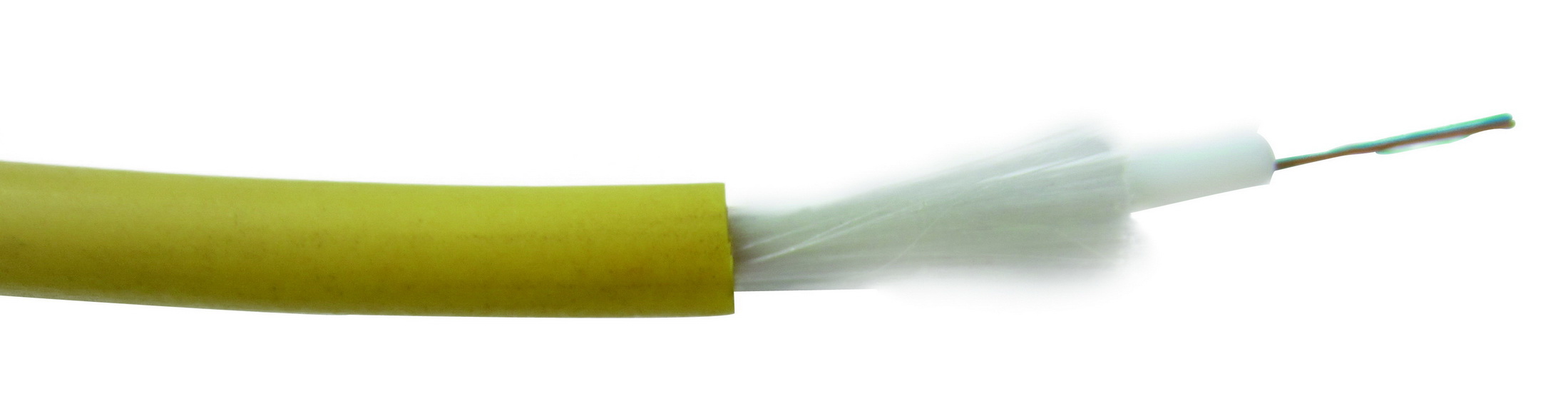

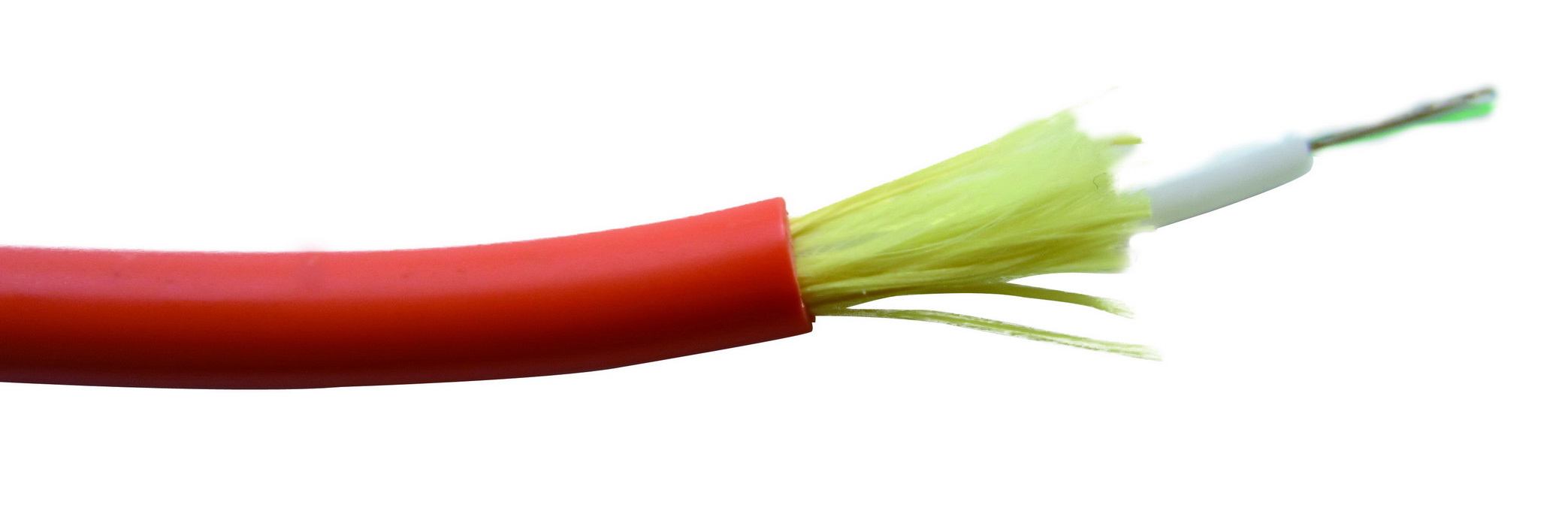

产品描述
光缆设计
◎ 材料特点

☆ 中心构件特性:
对于室外使用的高强度管道光缆,其中心构件最好采用经过高温轧制和防腐处理的实心钢,用于贯穿于整根光缆。当  对弯曲性能要求高时,可使用绞合钢。该种高强度的钢丝具有预应力,有很高的杨氏模量和抗拉强度,同时又不会因锈蚀产生H2使得光纤衰减变化。
☆ 水凝胶特性:
水凝胶具有较高的滴点、闪点和良好的长期稳定性。
☆ 钢带特性:
双面涂塑钢带具有良好的防水、防蚀和机械特性,钢带经过轧纹后提高了光缆抗侧压能力,改善了柔韧性。钢带还可起到防鼠咬和防雷的作用。
☆ 铝防潮层特性:
铝防潮层具有良好的防水和机械特性,对光纤起到了关键性的防潮保护作用。
☆ 护套材料特性:
聚乙烯(PE):大部分用于室外。经过特殊设计后使用在光缆护套上。该材料特点是抗拉强度高、耐磨损,在低温下不会开裂,也不易碎。在高温下仍可保持其机械特性和稳定性。同时,聚乙烯还具有非常好的耐老化性、抗高紫外线、良好的温度特性、耐化学腐蚀、耐溶剂。
聚氯乙烯(PVC): 多数应用于室内。材料柔软,具有阻燃特性,起火时能阻止火势蔓延。此外,PVC还具有高抗强度和耐磨损性能。在室温和温和气候下,不会开裂和劣化。
 低烟无卤(LSOH):多数应用于室内。LSOH材料柔软,具有阻燃特性,符合IEC-60332-1 & IEC60332-3C标准,且LSOH还具有低烟无卤特性,烟密度符合IEC61034标准,卤素含量符合IEC60754-1标准。如果准备将光缆用于室外,本公司还可提供在紫外线辐射下有效防老化的特殊质地的PVC/LSOH,具有良好的抗紫外辐射性能。



◎ 标准:

     1)根据TIA/EIA-455,IEC-794-1和EN-187000标准进行光缆测试。
     2)在选择相应的选件下,光缆符合或超过Bellcore关于户外光缆的要求。
     3)LSOH护套光缆可符合IEC60332-1 & IEC60332-3C标准。



◎ 光纤性能参数:

 单模光纤

参数

标准单模光纤
ITU-T G.652D

非零色散位移光纤
ITU-T G.655

非零色散位移光纤
ITU-T G.656

单位

光纤型号

9

8

7



衰减(松套层绞/中心束管型)
@1310nm
@1550nm
@1625nm


≤0.35
≤0.22
≤0.25


-
≤0.22
≤0.26


-
≤0.22
≤0.26

dB/km

衰减(紧包/半紧包缓冲层)
@1310nm
@1550nm


≤0.38
≤0.28


-
-

dB/km

色散
1260-1360nm (O Band频域)
1460-1530nm (S Band频域)
1530-1565nm (C Band频域)
1565-1565nm (L Band频域)


≤0.35
-
≤18.0
≤22.0


N/A
-
1-10
7-12


-
2-7
7-10
10-14

ps/(nm*km)

零色散波长

1311±11

<1520

<1420

nm

模场直径
@1310nm
@1550nm


9.2±0.5
10.4±1.0


N/A
8.5±0.6


-
9.0±0.5

μm

截止波长

≤1260

<1450

<1310

nm

包层直径

125±1.0

125±1.0

125±1.0

μm

芯/包层同心度误差

≤0.5

≤0.5

≤0.6

μm

包层不圆度

≤1.0

≤1.0

≤1.0

%

涂层直径

245±10

245±10

245±10

μm

张力水平

0.7

0.7

0.7

GN/㎡



多模光缆



参数

50/125μm

62.5/125μm

单位

光纤型号

5

4

6



ISO/IEC11801

OM2

OM3

OM1



衰减(松套层绞/中心束管型)
@850nm
@1300nm


≤2.8
≤0.9


≤3.2
≤1.0

dB/km

衰减(紧包/半紧包缓冲层)
@850nm
@1300nm


≤3.0
≤1.0


≤3.5
≤1.0

dB//km

带宽
@850nm
@1300nm


≥500
≥800


≥2000
≥500


≥200
≥500

MHz*km

数值孔径

0.20±0.015

0.275±0.015

-

芯直径

50±3

62.5±3

μm

包层直径

125±2

125±2

μm

芯不圆度

≤6

≤6

%

包层不圆度

≤2

≤2

%

芯/包层位数

≤3

≤3

μm

涂层直径

245±10

245±10

μm

张力水平

0.7

0.7

GN/㎡
