七类四对双绞线
产品名称:
七类四对双绞线
产品摘要:
七类双绞线，七类分屏蔽四对双绞线，七类总屏蔽四对双绞线，七类铝箔分屏蔽双绞线，七类4对双绞线，铜丝编织总屏蔽双绞线，超七类标准，七类STP，七类SFTP双绞线，爱达讯- 产品描述
- 七类四对线缆
◎ 应用：
10Base-T4、100Base-TX、100VG-ANYLAN、155MbpsATM、622MbpsATM、1000Base-T、10GBase-T◎ 标准：
IEC61156-5 CAT 7及EN50288-4-1。◎ 电缆结构： U/FTP
S/FTP
导体
22/23AWG单股纯铜
22/23AWG单股纯铜
绝缘
PE
PE
屏蔽
单对铝箔屏蔽
单对铝箔屏蔽+铜丝编织总屏蔽
排流线
7/0.2mm
无
护套
PE/PVC/LSF/LSOH/LSFROH
PE/PVC/LSF/LSOH/LSFROH
备注：PE-聚乙烯； PVC-聚氯乙烯； LSF-低烟低卤； LSOH-低烟无卤；LSFROH-高阻燃低烟无卤(IEC60332-3C)PVC 亦分为CMX， CM，CMR及CMP 级别
◎ 工作频宽：
1-600MHz◎ 物理/电气特征： ☆ 特性阻抗：1-250MHz100±15Ω; 100-600MHz100±22Ω
☆ 传输速率(NVP) ： 79%
☆ 最大相对电容： 5.6 nF/100m
☆ 最大导体直流电阻： 22#: 5.9 Ω/100m; 23#: 7.5 Ω/100m
☆ 最大直流电阻不平衡：5%
☆ 最大传播延迟差： 30 ns/100m
☆ 最大传播延迟： 536 ns/100m@100MHz
☆ 额定电压： 60V rms
☆ 最大抗拉载荷: 80N
☆ 工作温度： -20 ℃ ~ +60 ℃
☆ 储存温度： -5 ℃ ~ +50 ℃
☆ 阻燃程度：可通过UL 1581 (CM护套)； UL 1666 (CMR护套)；UL 910 (CMP护套);
IEC 60332-1 (FRPVC & LSOH护套)；IEC 60332-1及IEC 60332-3C (LSFROH护套)◎ 电缆结构： 结构
导体线径/mm
绝缘线径/mm
对数
屏蔽
成品线径/mm
护套
S/FTP
0.57/0.64
1.02
4
单对铝箔屏蔽+铜丝编织总屏蔽
8.4/9.1
PVC/LSOH
S/FTP
0.57/0.64
1.02
4
单对铝箔屏蔽+铜丝编织总屏蔽
8.4/9.1
LSFROH
U/FTP
0.57/0.64
1.02
4
单对铝箔屏蔽
7.5/8.5
PVC/LSOH
U/FTP
0.57/0.64
1.02
4
单对铝箔屏蔽
7.5/8.5
LSFROH
◎ 产品特点：
☆ 带宽远远超过标准要求的600MHz。
☆ 支持10Gbps 万兆以太网网络传输要求。
☆ 符合欧洲防火和环保要求。
☆ 针对不同环境有多种护套可选，以充分发挥线缆的性能。◎ 电气性能参数： FREQ
频率
(MHz)NEXT
近端串扰
(dB/100m)
最差值/典型值/标准值IL
插入损耗
(dB/100m)RL
回波损耗
(dB/100m)
最差值/典型值/标准值ACR
信噪比
(dB/100m)
最差值/典型值/标准值1
90.0/100.0/80.0
2.0
20.0/23.0/20.0
88.0/98.0/78.0
4
90.0/100.0/80.0
3.6
23.0/26.0/23.0
86.4/96.0/76.4
10
90.0/100.0/80.0
5.7
25.0/28.0/25.0
84.3/94.0/74.3
16
90.0/100.0/80.0
7.2
25.0/28.0/25.0
83.3/92.0/72.8
20
90.0/100.0/80.0
8.1
25.0/28.0/25.0
82.5/91.0/71.9
31.25
90.0/100.0/80.0
10.1
23.6/26.0/23.6
80.0/90.0/69.9
62.5
90.0/100.0/75.5
14.5
21.5/24.0/21.5
76.0/85.0/61.0
100
90.0/100.0/72.4
18.5
20.1/23.0/20.1
72.5/75.0/53.9
200
90.0/100.0/67.9
26.8
18.0/23.0/18.0
65.0/70.0/41.1
250
95.0/90.0/66.5
30.2
17.3/23.0/17.3
50.0/58.0/36.3
300
95.0/90.0/65.3
33.3
17.3/23.0/17.3
59.0/55.0/32.0
600
80.0/90.0/60.8
48.9
17.3/20.0/17.3
32.0/50.0/11.9
FREQ
频率
(MHz)PP ELFEXT
等效远端串扰
(dB/100m)
最差值/典型值/标准值PSNEXT
近端串扰功率和
(dB/100m)
最差值/典型值/标准值PSACR
信噪比功率和
(dB/100m)
最差值/典型值/标准值PSELFEXT
等效远端串扰功率和
(dB/100m)
最差值/典型值/标准值1
85.0/90.0/80.0
87.0/97.0/77.0
85.0/95.0/75.0
82.0/87.0/77.0
4
85.0/90.0/80.0
87.0/97.0/77.0
83.4/93.0/73.4
82.0/87.0/77.0
10
79.0/90.0/74.0
87.0/97.0/77.0
81.3/91.0/71.3
76.0/87.0/71.0
16
74.9/90.0/69.9
87.0/97.0/77.0
80.3/89.0/69.8
71.9/87.0/66.9
20
73.0/90.0/68.0
87.0/97.0/77.0
79.5/88.0/68.9
70.0/87.0/65.0
31.25
69.1/90.0/64.1
87.0/97.0/77.0
77.0/87.0/66.9
66.1/87.0/61.1
62.5
63.1/85.0/58.1
80.0/97.0/72.5
73.0/82.0/58.0
60.1/82.0/55.1
100
59.0/80.0/54.0
87.0/97.0/69.4
69.5/72.0/50.9
56.0/77.0/51.0
200
53.0/75.0/78.0
87.0/97.0/64.9
62.0/67.0/38.1
50.0/72.0/45.0
250
51.0/70.0/46.0
92.0/87.0/63.5
47.0/55.0/33.3
48.0/67.0/43.0
300
49.5/66.0/44.5
92.0/87.0/63.3
56.0/52.0/29.0
46.5/63.0/41.5
600
43.4/60.0/38.4
77.0/87.0/57.8
29.0/47.0/8.9
40.4/57.0/35.4
◎ 订购信息： 产品型号
产品描述
AD-BC-CAT7STP4PCM22
七类22AWG单对铝箔屏蔽4对双绞线(普通阻燃级别)
AD-BC-CAT7STP4PCM23
七类23AWG单对铝箔屏蔽4对双绞线(普通阻燃级别)
AD-BC-CAT7SFTP4PCM22
七类22AWG单对铝箔屏蔽+铜丝编织总屏蔽4对双绞线(普通阻燃级别)
AD-BC-CAT7SFTP4PCM23
七类23AWG单对铝箔屏蔽+铜丝编织总屏蔽4对双绞线(普通阻燃级别)
AD-BC-CAT7STP4PLH22
七类22AWG单对铝箔屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1)
AD-BC-CAT7STP4PLH23
七类23AWG单对铝箔屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1)
AD-BC-CAT7SFTP4PLH22
七类22AWG单对铝箔屏蔽+铜丝编织总屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1)
AD-BC-CAT7SFTP4PLH23
七类23AWG单对铝箔屏蔽+铜丝编织总屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1)
AD-BC-CAT7STP4PFRLH22
七类22AWG单对铝箔屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1&IEC60332-3C)
AD-BC-CAT7STP4PFRLH23
七类23AWG单对铝箔屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1&IEC60332-3C)
AD-BC-CAT7SFTP4PFRLH22
七类22AWG单对铝箔屏蔽+铜丝编织总屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1&IEC60332-3C)
AD-BC-CAT7SFTP4PFRLH23
七类23AWG单对铝箔屏蔽+铜丝编织总屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1&IEC60332-3C)

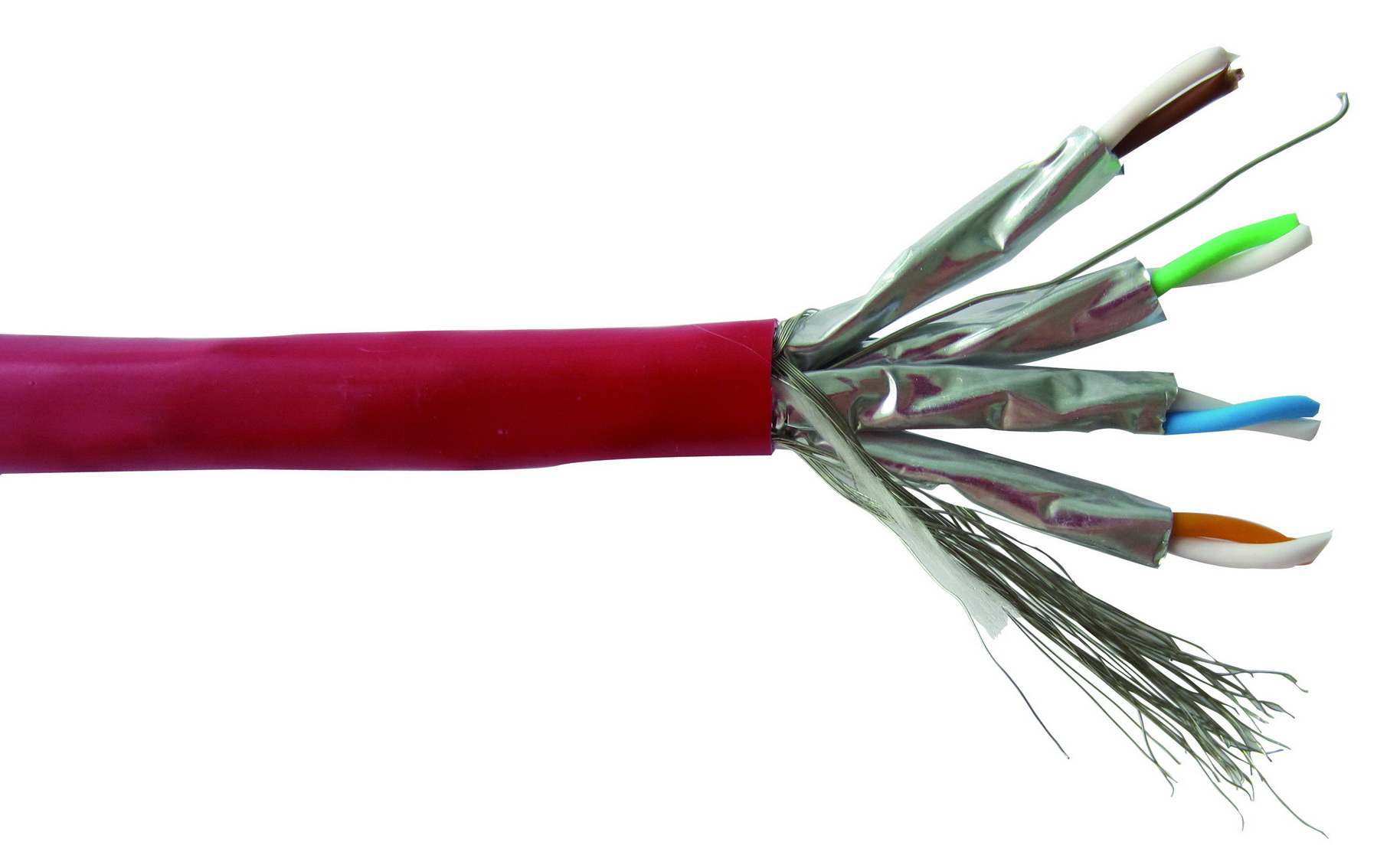

Cat7 U/FTP Cat7 S/FTP
