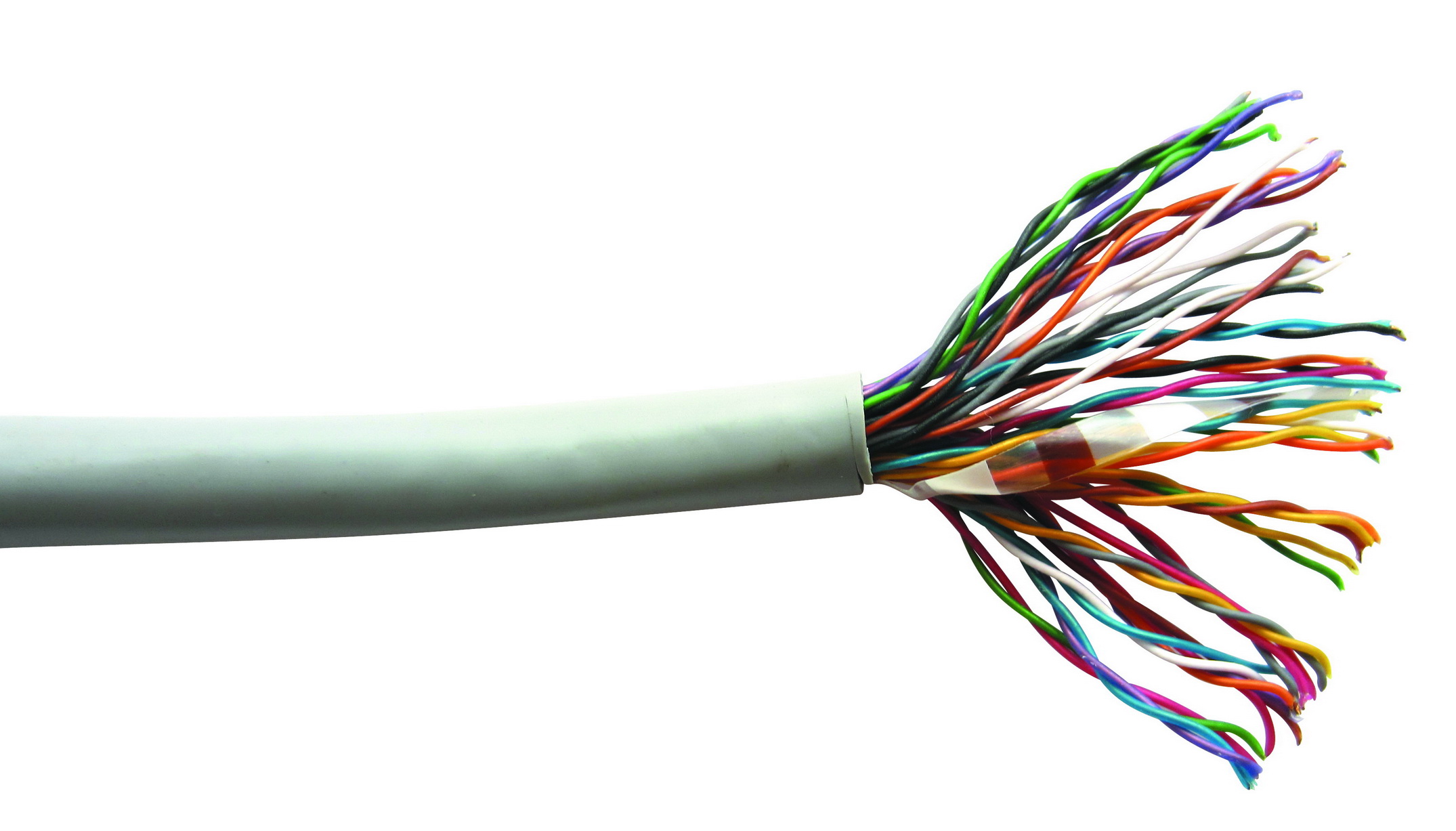

三类大对数
- 产品描述
三类大对数线缆 ◎ 应用：
10Base-T、100Base-T4。◎ 标准：
符合 ISO / IEC11801及ANSI / TIA / EIA-568-B标准。◎ 电缆结构： U/UTP F/UTP 铜导体 材料 普通纯铜 普通纯铜 组成（数/mm） 1/0.5mm 1/0.5mm 规格 24AWG 24AWG 绝缘 材料 PE PE 直径 0.86 0.86 屏蔽 材料 无 铝箔/聚酯带 漏电线 材料 无 1—0.5mm 对数组合 对数 25/50/100对 25/50/100对 护套 材料 PE/PVC/LSF/LSOH PE/PVC/LSF/LOSH 备注：PE-聚乙烯； PVC-聚氯乙烯； LSF-低烟低卤；LSOH-低烟无卤；LSFROH-高阻燃低烟无卤(IEC60332-3C)； PVC亦分为CMX， CM， CMR及CMP级别 ◎ 工作频宽：
1—16MHz◎ 产品认证：
E222756◎ 物理/电气特征： ☆ 特性阻抗： 100±15Ω
☆ 传输速率(NVP)：69%
☆ 最大导体直流电阻：9.38 Ω/100m
☆ 最大直流电阻不平衡： 5%
☆ 最大传播延迟差： 30 ns/100m
☆ 最大传播延迟：536 ns/100m@100 MHz
☆ 允许弯曲半径： 10倍电缆外径
☆ 额定电压：60V rms
☆ 最大抗拉载荷： 80N
☆ 工作温度： -20 ℃ ~ +60 ℃
☆ 储存温度： -5 ℃ ~ +50 ℃
☆ 阻燃程度：通过 UL 1581 (CM护套)；UL 1666 (CMR护套)；UL 910 (CMP护套)；
IEC 60332-1 (FRPVC &LSOH护套)；IEC 60332-1及IEC60332-3C(LSFROH护套)◎ 电气性能参数： FREQ
频率
(MHz)NEXT
近端串扰
(dB/100m)
最差值/典型值/标准值IL
插入损耗(dB/100m)SRL
结构回波损耗
(dB/100m)
最差值/典型值/标准值1
43.0/48.0/41.0
2.6
13.0/16.0/12.0
4
34.0/38.0/32.0
5.6
13.0/16.0/12.0
8
29.0/33.0/26.0
8.5
13.0/16.0/12.0
10
28.0/33.0/26.0
9.8
13.0/16.0/12.0
16
25.0/30.0/23.0
13.1
11.0/14.0/10.0
◎ 产品特点： ☆ 符合欧洲防火和环保要求。
☆ 特殊设计以利于主干语音传输。
☆ 色标醒目以方便安装。◎ 订购信息： 产品型号
产品描述
AD-BC-CAT3UTP25PCM24
三类非屏蔽25对双绞线(普通阻燃级别)
AD-BC-CAT3UTP50PCM24
三类非屏蔽50对双绞线(普通阻燃级别)
AD-BC-CAT3UTP100PCM24
三类非屏蔽100对双绞线(普通阻燃级别)
AD-BC-CAT3UTP25PLH24
三类非屏蔽25对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT3UTP50PLH24
三类非屏蔽50对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT3UTP100PLH24
三类非屏蔽100对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT3UTP25PPE24
室外三类非屏蔽25对双绞线(防水/抗高紫外线级别)
AD-BC-CAT3UTP50PPE24
室外三类非屏蔽50对双绞线(防水/抗高紫外线级别)
AD-BC-CAT3UTP100PPE24
室外三类非屏蔽100对双绞线(防水/抗高紫外线级别)
AD-BC-CAT3FTP25PCM24
三类屏蔽25对双绞线(普通阻燃级别)
AD-BC-CAT3FTP50PCM24
三类屏蔽50对双绞线(普通阻燃级别)
AD-BC-CAT3FTP100PCM24
三类屏蔽100对双绞线(普通阻燃级别)
AD-BC-CAT3FTP25PLH24
三类屏蔽25对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT3FTP50PLH24
三类屏蔽50对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT3FTP100PLH24
三类屏蔽100对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT3FTP25PPE24
室外三类屏蔽25对双绞线(防水/抗高紫外线级别)
AD-BC-CAT3FTP50PPE24
室外三类屏蔽50对双绞线(防水/抗高紫外线级别)
AD-BC-CAT3FTP100PPE24
室外三类屏蔽100对双绞线(防水/抗高紫外线级别)
Cat3 U/UTP Cat3 F/UTP
