增强六类四对线缆(超六类标准(6A)1-500MHZ)

产品摘要:

增强六类四对线,增强六类双绞线,超六类标准,增强六类非屏蔽四对双绞线,增强六类总屏蔽四对双绞线,Matrix6e 10G 550M标准,六类线,六类非屏蔽线,六类双绞线,六类分屏蔽双绞线,六类分屏蔽四对双绞线,六类总屏蔽四对双绞线,铝箔分屏蔽四对双绞线,超六类标准(6A)1-500MHZ,超六类标准(6E)1-550MHZ,超六类(10G)标准1-600MHZ
产品描述



增强六类四对线缆(超六类标准(6A)1-500MHZ)
◎ 应用:
     10Base-T4、100Base-TX、100VG-ANYLAN、155MbpsATM、622 Mbps ATM、1000Base-T、10GBase-T
◎ 标准:
     符合 ISO / IEC 11801、EN50173及TIA / EIA 568-B
◎ 电缆结构:



U/UTP

F/UTP

U/FTP

SF/UTP

S/FTP

导体

23AWG单股纯铜

23AWG单股纯铜

23AWG单股纯铜

23AWG单股纯铜

23AWG单股纯铜

绝缘

PE

PE

PE

PE

PE

屏蔽

无屏蔽

铝箔总屏蔽

单对铝箔屏蔽

铝箔总屏蔽+铜丝编织总屏蔽

单对铝箔屏蔽+铜丝编织总屏蔽

排流线

1/0.5mm

1/0.5mm

护套

PE/PVC/LSF/LSOH/LFLSFROH

PE/PVC/LSF/LSOH

PE/PVC/LSF/LSOH/LSFROH

备注:PE-聚乙烯;PVC-聚氯乙烯;LSF-低烟低卤;LSOH-低烟无卤;LSFROH-高阻燃低烟无卤(IEC60332-3C)PVC
          亦分为CMX,CM,CMR及CMP 级别

◎ 工作频率:
     1-500MHz

◎ 物理/电气特征:
     ☆ 物理阻抗:1-250MHz100±15Ω;100-500MHz100±22Ω
     ☆ 传输速率(NVP):CMX,CM,CMR,LSOH 69%; CMP 72%
     ☆ 最大相对互耦电容:5.6 nF/100m
     ☆ 最大电容不平衡:330 pF/100m
     ☆ 最大导体直流电阻:7.5Ω/100m
     ☆ 最大直流电阻不平衡:3%
     ☆ 最大传播延迟差:30 ns/100m(1-125MHz)
     ☆ 最大传播延迟:536 ns/100m @ 100MHz
     ☆ 允许弯曲半径:10倍电缆外径
     ☆ 最大抗拉荷载:80N
     ☆ 工作温度:-20℃ ~ +60℃
     ☆ 储存温度:-5℃ ~ +50℃
     ☆ 阻燃程度:可通过
                 UL 1581 (CM护套);UL 1666 (CMR护套);UL 910 (CMP护套);
                 IEC 60332-1 (FRPVC & LSOH护套);IEC 60332-1及IEC 60332-3C (LSFROH护套)

◎ 产品认证:
      E222756

◎ 电缆结构:

结构


导体线径
(mm)

绝缘线径
(mm)

对数


屏蔽


成品线径
(mm)

护套


U/UTP

0.57/0.58

1.02

4

N/A

8.5

PVC/LSOH

U/UTP

0.57/0.58

1.02

4

N/A

8.9

LSFROH

U/UTP

0.57/0.58

1.02

4

N/A

8.7

PE

F/UTP

0.57/0.58

1.02

4

铝箔总屏蔽

6.3

PVC/LSOH

F/UTP

0.57/0.58

1.02

4

铝箔总屏蔽

6.5

PE

U/FTP

0.57/0.58

1.02

4

单对铝箔屏蔽

7.5

PVC/LSOH

SF/UTP

0.57/0.58

1.02

4

铝箔屏蔽总屏蔽+铜丝编织总屏蔽

6.6

PVC/LSOH

SF/UTP

0.57/0.58

1.02

4

铝箔屏蔽总屏蔽+铜丝编织总屏蔽

7.2

LSFROH

S/FTP

0.57/0.58

1.02

4

单对铝箔屏蔽+铜丝编织总屏蔽

8.0

PVC/LSOH

S/FTP

0.57/0.58

1.02

4

单对铝箔屏蔽+铜丝编织总屏蔽

8.4

LSFROH

◎ 产品特点:
     ☆ 针对外部串扰及衰减的带宽远远超过标准要求的500MHz。
     ☆ 支持10 Gps万兆以太网网络传输要求。
     ☆ 符合欧洲防火和环保要求。
     ☆ 针对不同环境有多种护套可选,以充分发挥线缆的性能。
     ☆ 可根据用户要求订做特殊护套或用途的双绞线。
     ☆ 多种护套颜色可选。


◎  Cat 6A电气性能参数:详细参考彩页



◎ 订购信息:

产品型号

产品描述

AD-BC-CAT6AUTP4PCM23

增强六类非屏蔽4对双绞线(普通阻燃级别)

AD-BC-CAT6AFTP4PCM23

增强六类铝箔总屏蔽4对双绞线(普通阻燃级别)

AD-BC-CAT6AS-FTP4PCM23

增强六类铝箔总屏蔽+铜丝编织总屏蔽4对双绞线 (普通阻燃级别)

AD-BC-CAT6ASTP4PCM23

增强六类单对铝箔屏蔽4对双绞线 (普通阻燃级别)

AD-BC-CAT6ASFTP4PCM23

增强六类单对铝箔屏蔽+铜丝编织总屏蔽4对双绞线 (普通阻燃级别)

AD-BC-CAT6AUTP4PLH23

增强六类非屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1)

AD-BC-CAT6AFTP4PLH23

增强六类铝箔总屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1)

AD-BC-CAT6ASTP4PLH23

增强六类单对铝箔屏蔽4对双绞线 (低烟无卤-阻燃级别IEC60332-1)

AD-BC-CAT6AUTP4PFRLH23

增强六类非屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1&IEC60332-3C)

AD-BC-CAT6AS-FTP4PFRLH23

增强六类铝箔总屏蔽+铜丝编织总屏蔽4对双绞线 (低烟无卤-阻燃级别IEC60332-1&IEC60332-3C)

AD-BC-CAT6ASFTP4PFRLH23

增强六类单对铝箔屏蔽+铜丝编织总屏蔽4对双绞线 (低烟无卤-阻燃级别IEC60332-1&IEC60332-3C)

AD-BC-CAT6AUTP4PPE23

室外增强六类非屏蔽4对双绞线(防水/抗高紫外线级别)

AD-BC-CAT6AFTP4PPE23

室外增强六类铝箔总屏蔽4对双绞线(防水/抗高紫外线级别)

AD-BC-CAT6AS-FTP4PPE23

室外增强六类铝箔总屏蔽+铜丝编织总屏蔽4对双绞线(防水/抗高紫外线级别)

AD-BC-CAT6ASTP4PPE23

室外增强六类单对铝箔屏蔽4对双绞线(防水/抗高紫外线级别)

AD-BC-CAT6ASFTP4PPE23

室外增强六类单对铝箔屏蔽+铜丝编织总屏蔽4对双绞线 (防水/抗高紫外线级别)

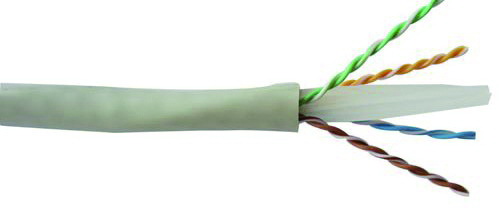

Cat6A U/UTP

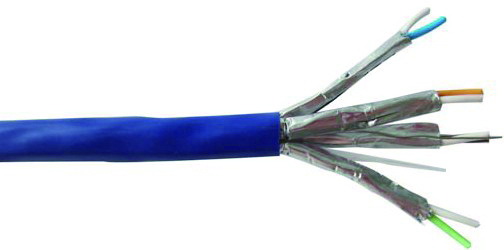

Cat6A S/FTP




Cat6A F/UTP

Cat6A SF/UTP




Cat6A U/FTP
