室外光缆

产品摘要:

松套层绞式光缆,中心束管式光缆,光缆,室内光缆,PE,PVC,LSOH,低烟无卤,铠装光缆
产品描述
室外光缆
松套层绞式光缆

◎ 应用:
    长距离电话 / 有线电视 / 数据通信。



◎ 敷设方式:
    管道敷设、架空敷设(Figure-8自承式或ADSS全介质绝缘自承式)、直埋敷设(带铠装)。

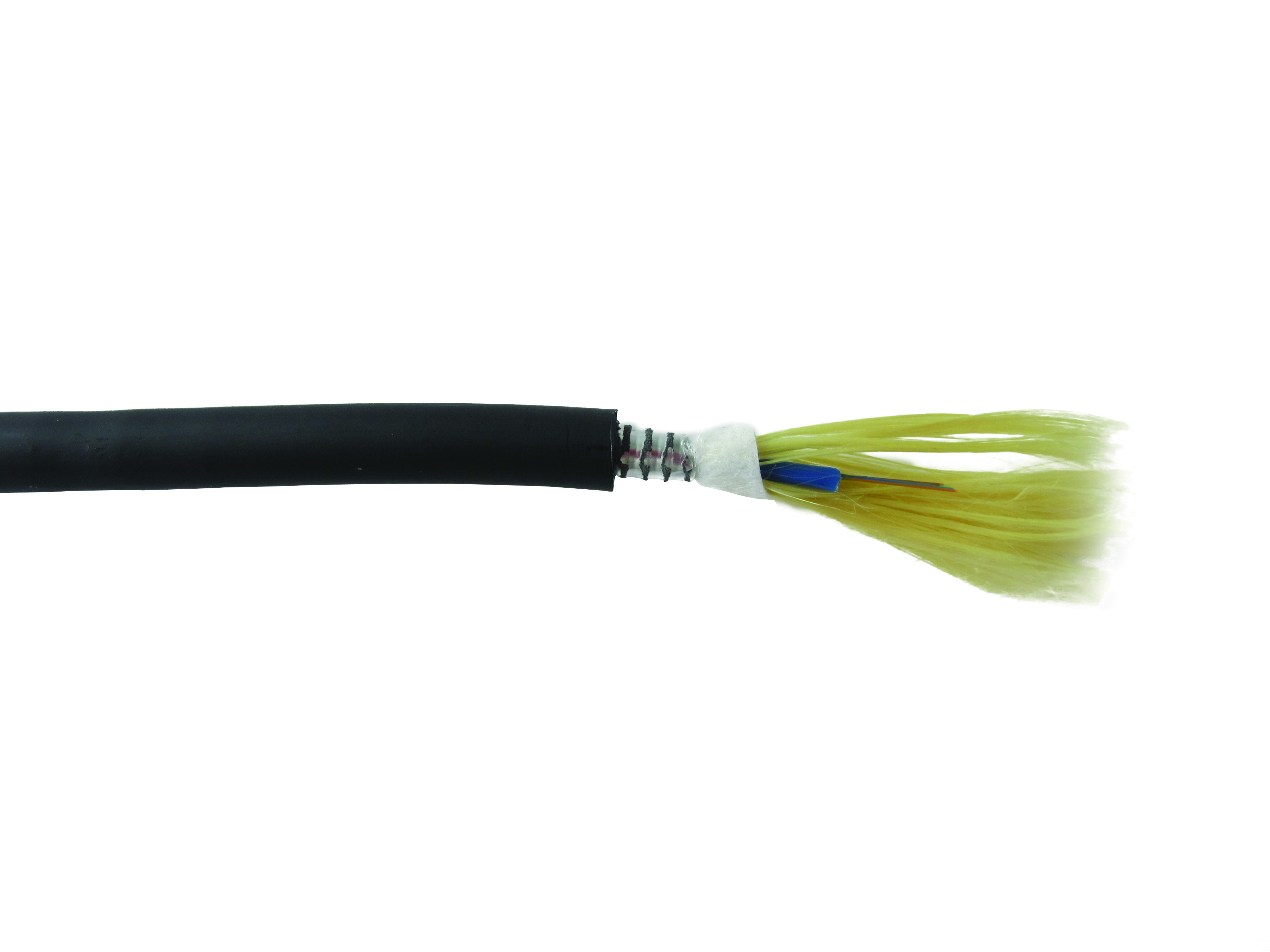

◎ 光缆结构:
        光缆由3层5-36个元件绕中心加强构件绞合而成,外部挤上护套。这些元件通常是
    含有光纤的套管,根据需要掺入填充物,以确保光缆的几何结构; 2-12根标有色码的
    光纤放入充满防水凝胶的松套管中。

◎ 物理特性:

    ☆ 最大标称光纤传输距离:6Km (单模); 0.3Km (多模)
    ☆ 允许拉力: 短期安装:1500 ~ 2700 N;长期安装:900 ~ 1500N
    ☆ 允许弯曲半径:
         短期安装: 20倍光缆外径;
         长期安装:10/20倍光缆外径(非铠装/铠装)
    ☆ 绞距: 125倍光缆外径
    ☆ 工作温度:-40℃ ~ +70℃(PE护套)
    ☆ 储存温度:-50℃ ~ +70℃(PE护套)




◎ 产品特点:

☆ 加强芯处于缆芯中央位置,松套管以适当扭绞节距围绕加强芯层绞,通过控制光纤余长和调整扭绞 节距, 可使光缆具有很好的抗拉性能和温度特性。
☆ 松套管材料本身具有耐水解性和较高的强度,管内充以特种油膏,对光纤进行了关键性径向和纵向防水保护。
☆ 松套管和加强芯间用缆膏填充合在一起,使得缆芯的整体性得到保证。


◎ 订购信息:

    AD-MLA-B-CD-E-F-G-H-I-J-K-L
     A 松套管直径:
        B=2.1mm; C=2.5mm; D=2.8mm; E=3.0mm; F=3.2mm
    B 光纤型号:
       0=混合光纤/铜缆;1=双芯或多芯光纤;4=50/125多模光纤(OM3);5=50/125多模光纤(OM2);6=62.5/125多模 光纤(OM1)
       7=NZDS非零色散位移光纤G.656;8=NZDS非零色散位移光纤G.655;9=标准单模光纤G.652D
    C 套管数:

1-36。
    D 每个松套管所含光纤数:
       2-12。
    E 中心构件:
      S =实心钢;SR=绞合钢;F=纤维增强塑料(FRP)
    F 內护套:
      2Y=PE(聚乙烯)PE;Y=PVC(聚氯乙烯);H=LSOH(低烟无卤)
    G 铠装构件:
      T=皱纹钢铠装;D=非金属铠装;W=钢丝铠装。
    H 护套:
      2Y=PE(聚乙烯)PE;Y=PVC(聚氯乙烯);H=LSOH(低烟无卤);11Y=聚氨酯;A=铝防潮层;T=防蚁保护
    I 缆心防水层选件:
      X=无;J=松套管内加防水凝胶;JD=松套管内加防水凝胶及缆心之间加干式防水;JJ=松套管内及缆心之间加防水凝胶
    J 护套防水层选件(适用于多层护套的光缆)
      X=无;J=护套之间加防水凝胶;D=护套之间干式防水
    K 加强件
      A=芳纶纱;AG=芳纶纱+玻璃纤维加强件;G=玻璃纤维加强件
    L 可选件
      SS-Figure8自承式。
