六类四对线缆
产品名称:
六类四对线缆
产品摘要:
六类四对线，六类双绞线，六类非屏蔽四对线，六类总屏蔽双绞线，六类非屏蔽双绞线，室外六类非屏蔽双绞线，六类非屏蔽线，六类UTP线缆，六类FTP线缆，六类S-FTP线缆，六类STP线缆，六类铝箔总屏蔽4对双绞线，1-250MHz，ISO/IEC 11801，EN50173，TIA/EIA 568-B，通用六类标准- 产品描述
- 六类四对线缆
◎ 应用：
10Base-T4、100Base-TX、100VG-ANYLAN、155MbpsATM、622 Mbps ATM、 1000Base-T、10GBase-T◎ 标准：
符合 ISO/IEC 11801:2002、ANSI / TIA / EIA-568-C.2、EN 50173及GB/T 50311标准◎ 线缆结构： U/UTP
F/UTP
U/FTP
SF/UTP
S/FTP
导体
23AWG单股纯铜
23AWG单股纯铜
23AWG单股纯铜
23AWG单股纯铜
23AWG单股纯铜
绝缘
PE
PE
PE
PE
PE
屏蔽
无屏蔽
铝箔总屏蔽
单对铝箔屏蔽
铝箔总屏蔽+铜丝编
织总屏蔽
单对铝箔屏蔽+铜丝编织总蔽
排流线
无
1/0.5mm
1/0.5mm
无
无
护套
PE/PVC/LSF/LSOH/LSFROH
PE/PVC/LSF/LSOH
PE/PVC/LSF/LSOH/LSFROH
备注：PE-聚乙烯；PVC-聚氯乙烯；LSF-低烟低卤；LSOH-低烟无卤；LSFROH-高阻燃低烟无卤(IEC60332-3C)PVC
亦分为CMX，CM，CMR及CMP 级别◎ 工作频率：
1-250MHz ◎ 物理/电气特征： ☆ 物理阻抗： 1-250MHz 100±15Ω
☆ 传输速率(NVP)： CMX， CM， CMR， LSOH 69%； CMP 72%
☆ 最大相对互耦电容： 5.6nF/100m
☆ 最大电容不平衡： 330pF/100m
☆ 最大导体直流电阻： 7.5Ω/ 100m
☆ 最大直流电阻不平衡： 3%
☆ 最大传播延迟差： 30ns/100m(1-125MHz)
☆ 最大传播延迟： 536 ns/100m @ 100MHz
☆ 允许弯曲半径： 4倍电缆外径（非屏蔽）/8倍电缆外径（屏蔽）
☆ 最大抗拉荷载： 80N
☆ 工作温度： -20℃ ~ +60℃
☆ 储存温度： -5℃ ~ +50℃
☆ 阻燃程度： 可通过UL 1581 (CM护套)； UL 1666 (CMR护套)；UL 910 (CMP护套)；
IEC 60332-1 (FRPVC & LSOH护套)；IEC 60332-1及IEC 60332-3C (LSFROH护套)◎ 产品认证：
E222756◎ 电缆结构： 结构
导体线径
(mm)绝缘线径
(mm)对数
屏蔽
成品线径
(mm)护套
U/UTP
0.57/0.58
1.02
4
N/A
8.5
PVC/LSOH
U/UTP
0.57/0.58
1.02
4
N/A
8.9
LSFROH
U/UTP
0.57/0.58
1.02
4
N/A
8.7
PE
F/UTP
0.57/0.58
1.02
4
铝箔总屏蔽
6.3
PVC/LSOH
F/UTP
0.57/0.58
1.02
4
铝箔总屏蔽
6.5
PE
U/FTP
0.57/0.58
1.02
4
单对铝箔屏蔽
7.5
PVC/LSOH
SF/UTP
0.57/0.58
1.02
4
铝箔屏蔽总屏蔽+铜丝编织总屏蔽
6.6
PVC/LSOH
SF/UTP
0.57/0.58
1.02
4
铝箔屏蔽总屏蔽+铜丝编织总屏蔽
7.2
LSFROH
S/FTP
0.57/0.58
1.02
4
单对铝箔屏蔽+铜丝编织总屏蔽
8.0
PVC/LSOH
S/FTP
0.57/0.58
1.02
4
单对铝箔屏蔽+铜丝编织总屏蔽
8.4
LSFROH
◎ 产品特点：
☆ 带宽远远超过标准要求的250MHz。
☆ 支持10 Gps万兆以太网网络传输要求。
☆ 符合欧洲防火和环保要求。
☆ 针对不同环境有多种护套可选，以充分发挥线缆的性能。
☆ 在250MHz处ACR值大于0，保证提供250MHz的工作带宽。
☆ 可根据用户要求订做特殊护套或用途的双绞线。
☆ 多种护套颜色可选。◎电气性能参数 ： FREQ
频率
(MHz)
NEXT
近端串扰
(dB/100m)
最差值/典型值/标准值IL
插入损耗
(dB/100m)
RL
回波损耗
(dB)
最差值/典型值/标准值ACR
信噪比
(dB/100m)
最差值/典型值/标准值1
77.3/87.0/74.3
2.0
20.0/21.5/20.0
75.2/85.0/72.2
4
68.3/77.0/65.3
3.8
23.0/24.7/23.0
64.4/73.0/61.4
8
63.8/72.0/60.8
5.3
24.5/25.5/24.5
58.4/67.0/55.4
10
62.3/70.0/59.3
6.0
25.0/28.0/25.0
56.3/64.0/53.3
16
59.2/66.0/56.2
7.6
25.0/28.0/25.0
51.6/59.0/48.6
20
57.8/65.0/54.8
8.5
25.0/28.0/25.0
49.3/57.0/46.3
25
56.3/63.0/53.3
9.5
24.3/27.0/24.3
46.8/5 4.0/43.8
31.25
54.9/61.0/51.9
10.7
23.6/26.5/23.6
44.1/51.0/41.1
62.5
50.4/57.0/47.4
15.4
21.5/24.6/21.5
34.9/42.0/31.9
100
47.3/53.0/44.3
19.8
20.1/23.7/20.1
27.4/33.0/24.4
200
42.8/48.0/39.8
29.0
18.0/22.2/18.0
13.6/21.0/10.6
250
41.3/46.0/38.3
32.8
17.3/21.6/17.3
8.3/14.0/5.3
300
37.1/45.0/37.1
36.4
16.8/20.7/16.8
0.5/11.0/0.5
350
36.1/44.0/36.1
39.8
16.3/20.3/16.3
-3.8/6.6/-3.8
400
35.3/43.0/35.3
43.0
15.9/16.8/15.9
-7.9/2.6/-7.9
450
34.5/42.0/34.5
46.3
15.5/16.5/15.5
-10.5/-1.1/-10.5
500
33.8/41.0/33.8
48.9
15.2/16.1/15.2
-15.3/-6.2/-15.3
550
33.2/41.0/33.2
51.8
14.9/15.7/14.9
-18.6/-12.0/-18.6
600
32.4/33.0/32.4
54.5
14.7/15.0/14.7
-21.9/-21.0/-21.9
FREQ
频率
(MHz)
ELFEXT
等效远端串扰
(dB/100m)
最差值/典型值/标准值PSNEXT
近端串扰功率和
(dB/100m)
最差值/典型值/标准值PSACR
信噪比功率和
(dB/100m)
最差值/典型值/标准值PSELFEXT
等效远端串扰功率和
(dB/100m)
最差值/典型值/标准值1
68.8/80.0/67.8
75.3/85.0/72.3
73.2/83.0/70.2
65.8/70.0/64.8
4
56.8/66.0/55.8
66.3/74.0/63.3
62.5/71.0/59.5
53.8/63.0/52.8
8
50.7/61.0/49.7
61.8/70.0/58.8
56.5/65.0/53.5
47.7/58.0/46.7
10
48.8/57.0/47.8
60.3/68.0/57.3
54.3/62.0/51.3
45.8/54.0/44.8
16
44.7/52.0/43.7
57.2/64.0/54.2
49.6/57.0/46.6
41.7/49.0/40.7
20
42.8/50.0/41.8
55.8/63.0/52.8
47.3/55.0/44.3
39.8/47.0/38.8
25
40.8/47.0/39.8
54.3/61.0/51.3
44.8/52.0/41.8
37.8/44.0/36.8
31.25
38.9/45.0/37.9
52.9/59.0/49.9
42.1/49.0/39.1
35.9/42.0/34.9
62.5
32.9/38.0/31.9
48.4/55.0/45.4
32.9/40.0/29.9
29.9/35.0/28.9
100
28.8/34.0/27.8
45.3/51.0/42.3
25.4/31.0/22.4
25.8/31.0/24.8
200
22.8/27.0/21.8
40.8/46.0/37.8
11.6/19.0/8.6
19.8/24.0/18.8
250
20.8/24.0/19.8
39.3/44.0/36.3
6.3/12.0/3.3
17.8/21.0/16.8
300
18.3/23.0/18.3
35.1/43.0/35.1
-1.5/9.0/-1.5
15.3/20.0/15.3
350
16.9/21.0/16.9
34.1/42.0/34.1
-5.8/4.6/-5.8
13.9/18.0/13.9
400
15.8/20.0/15.8
33.3/41.0/33.3
-9.9/0.6/-9.9
12.8/17.0/12.8
450
14.7/18.0/14.7
32.5/40.0/32.5
-12.5/-3.1/-12.5
11.7/15.0/11.7
500
13.8/18.0/13.8
31.8/39.0/31.8
-17.3/-8.2/-17.3
10.8/15.0/10.8
550
12.9/17.0/12.9
31.2/39.0/31.2
-20.6/-14.0/-20.6
9.9/13.0/9.9
600
12.2/14.0/12.2
30.6/31.0/30.6
-23.9/-23.0/-23.9
9.2/11.0/9.2
*250Mhz以上数字仅供参考 ◎ 订购信息： 产品型号
产品描述
AD-BC-CAT6UTP4PCM23
六类非屏蔽4对双绞线(普通阻燃级别)
AD-BC-CAT6FTP4PCM23
六类铝箔总屏蔽4对双绞线(普通阻燃级别)
AD-BC-CAT6S-FTP4PCM23
六类铝箔总屏蔽+铜丝编织总屏蔽4对双绞线 (普通阻燃级别)
AD-BC-CAT6STP4PCM23
六类单对铝箔屏蔽4对双绞线 (普通阻燃级别)
AD-BC-CAT6SFTP4PCM23
六类单对铝箔屏蔽+铜丝编织总屏蔽4对双绞线 (普通阻燃级别)
AD-BC-CAT6UTP4PLH23
六类非屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1)
AD-BC-CAT6FTP4PLH23
六类铝箔总屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1)
AD-BC-CAT6STP4PLH23
六类单对铝箔屏蔽4对双绞线 (低烟无卤-阻燃级别IEC60332-1)
AD-BC-CAT6UTP4PFRLH23
六类非屏蔽4对双绞线(低烟无卤-阻燃级别IEC60332-1&IEC60332-3C)
AD-BC-CAT6S-FTP4PFRLH23
六类铝箔总屏蔽+铜丝编织总屏蔽4对双绞线 (低烟无卤-阻燃级别IEC60332-1&IEC60332-3C)
AD-BC-CAT6SFTP4PFRLH23
六类单对铝箔屏蔽+铜丝编织总屏蔽4对双绞线 (低烟无卤-阻燃级别IEC60332-1&IEC60332-3C)
AD-BC-CAT6UTP4PPE23
室外六类非屏蔽4对双绞线(防水/抗高紫外线级别)
AD-BC-CAT6FTP4PPE23
室外六类铝箔总屏蔽4对双绞线(防水/抗高紫外线级别)
AD-BC-CAT6S-FTP4PPE23
室外六类铝箔总屏蔽+铜丝编织总屏蔽4对双绞线(防水/抗高紫外线级别)
AD-BC-CAT6STP4PPE23
室外六类单对铝箔屏蔽4对双绞线(防水/抗高紫外线级别)
AD-BC-CAT6SFTP4PPE23
室外六类单对铝箔屏蔽+铜丝编织总屏蔽4对双绞线 (防水/抗高紫外线级别)

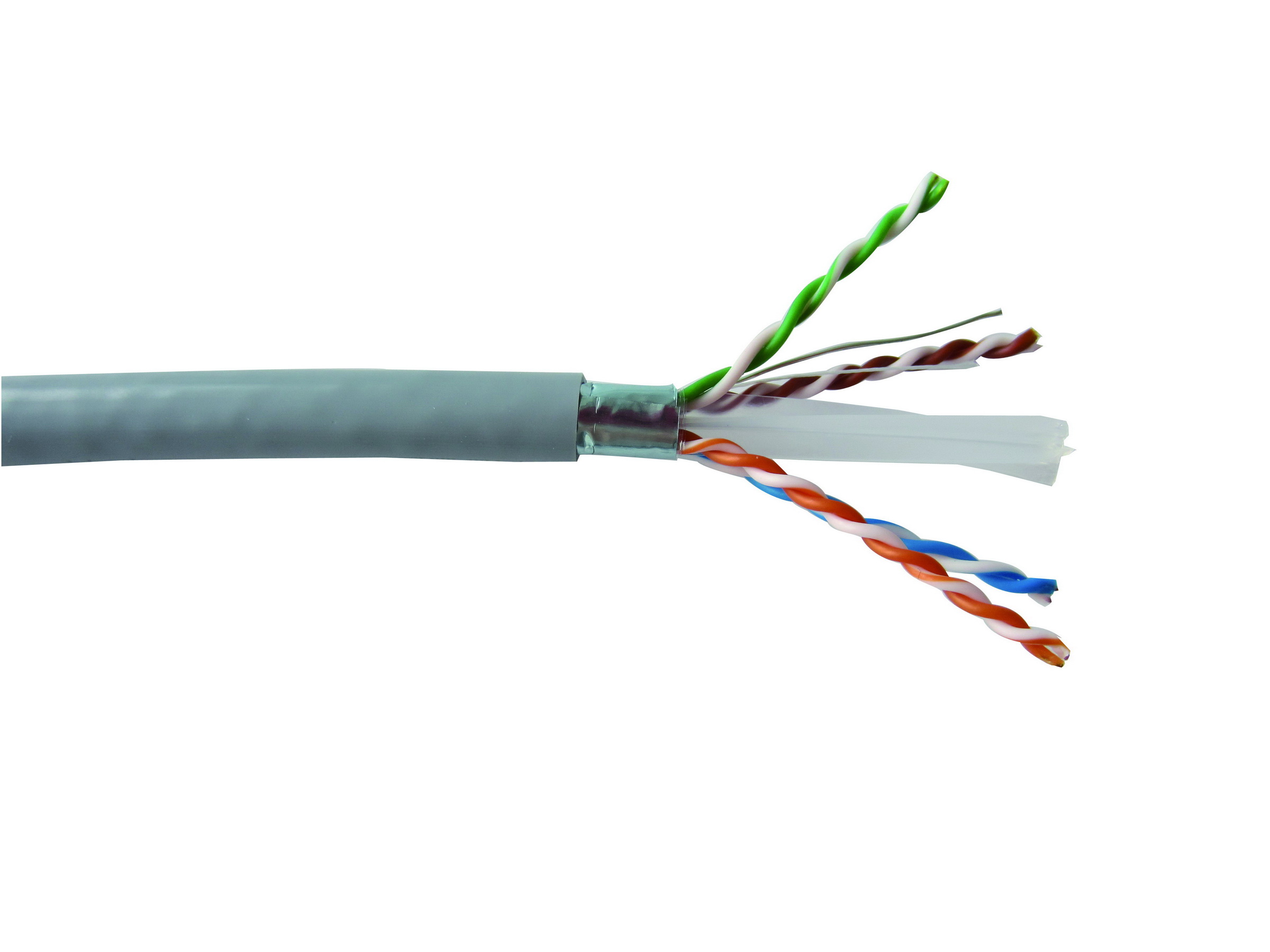

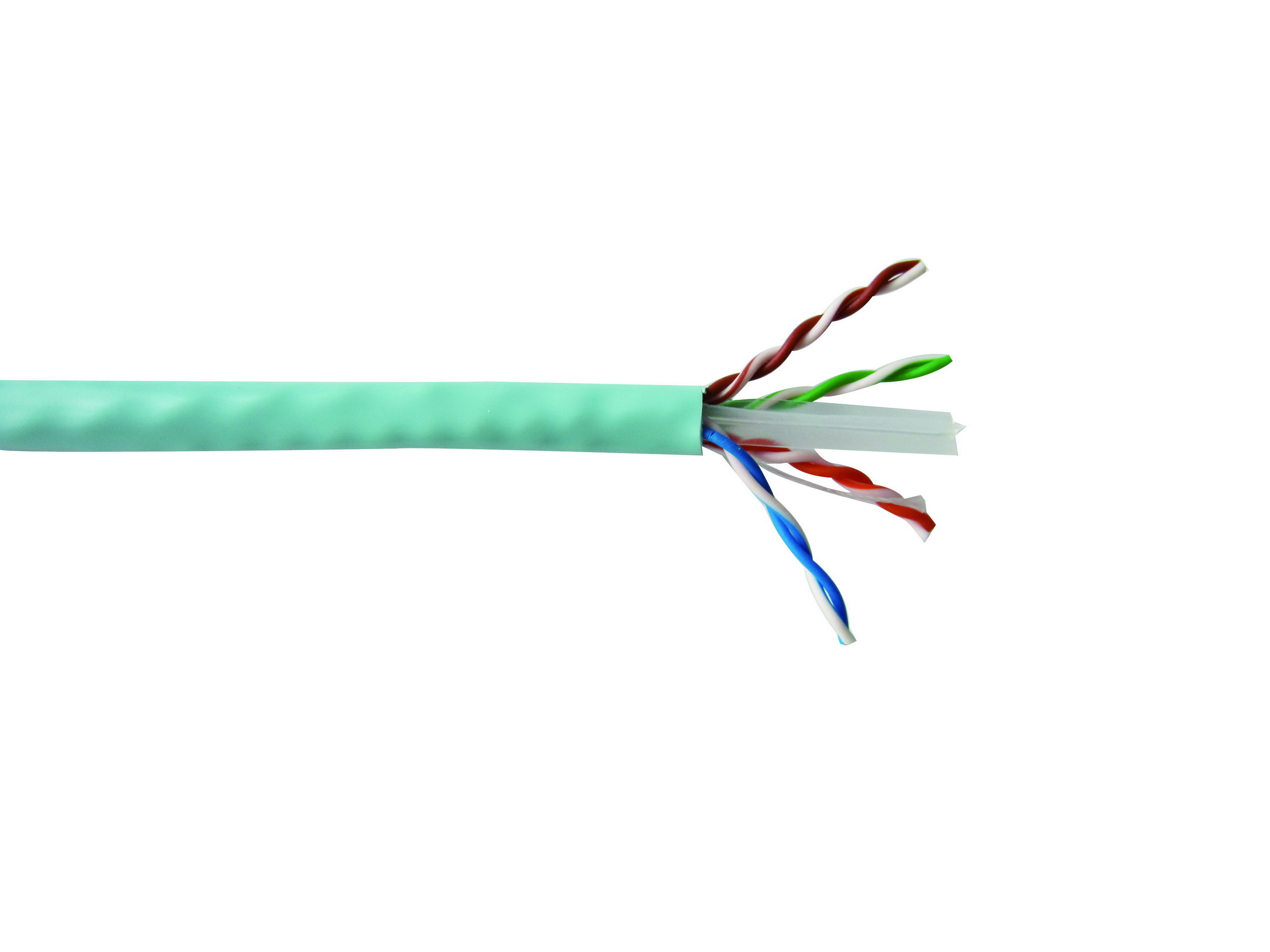

Cat 6 U/UTP Cat 6 S/FTP
Cat 6 F/UTP Cat 6 SF/UTP
Cat 6 U/FTP
