室内光缆

产品摘要:

光缆,室内光缆,钢丝铠装光缆,紧包缓冲层分散式光缆,PE,PVC,LSOH,低烟无卤,松套层绞式光缆,铠装光缆
产品描述
室内光缆

◎ 应用:
     数据通信传输/光连接器的制作/活动连接线、跳线、尾纤和室内布线/无严格防水要求的室内敷设/适用于一幢楼与另一幢楼光缆连接


◎ 敷设方式:
     室内沿墙、顶、夹层、导管。

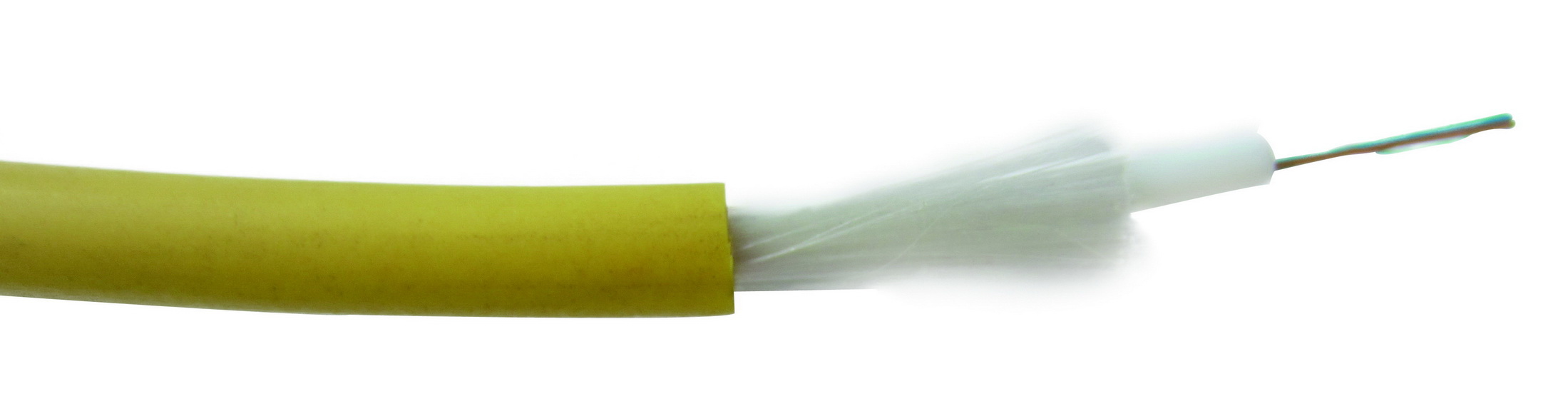

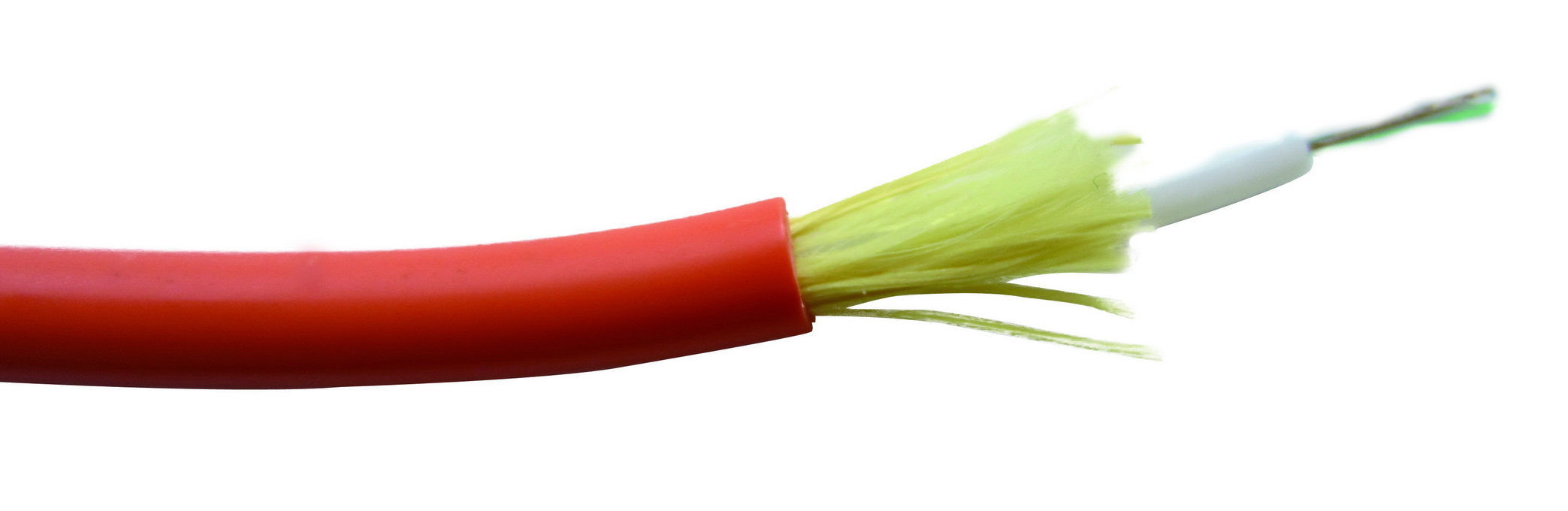

◎ 光缆结构:
        光缆由 4-72根各涂一层缓冲层紧包或半紧包至0.9mm,并标码的光纤构成。光缆结构由所含
    光纤数决定。4-12芯光缆由光纤独立构成,没有子单元。16-72芯光缆中,光纤分成子单元。在
    4-12芯光缆中,光纤各自绞合,并受到芳纶纱和PVC护套层或无卤阻燃护套层的保护。在16-72芯
    光缆中,光纤分成子单元,沿着光缆轴线螺旋放置。每个子单元有4-6根光纤,芳纶纱及PVC或无
    卤阻燃护套层构成。72芯的光纤包括12个子单元,其中3个构成中心构件,其余9个绕中心构件绞
   合。



◎ 物理特性:
     ☆ 最大标称光纤传输距离:6Km (单模);0.3Km (多模)
     ☆ 允许拉力:100N (短期安装);60N (长期安装)
     ☆ 允许弯曲半径:短期安装:20倍光缆外径
                                     长期安装:10/20倍光缆外径(非铠装/铠装)
     ☆ 绞距:125倍光缆外径
     ☆ 工作温度:-10℃ ~ +70℃( PE护套)
     ☆ 储存温度:-20℃ ~ +70℃( PE护套)

◎ 产品特点:

     ☆ 外径小、重量轻。
     ☆ 高强度芳纶纱加强件,保证光纤无拉伸应变,确保光纤传输特性长期稳定。
     ☆ 结构紧凑,弯曲性能好,具有高柔软性。
     ☆ 在加工中心选用线性好、出胶量小的螺杆及调节挤塑机真空度的大小,加工紧套光纤,保证了光缆中的紧套光纤

          外径均 匀, 剥离性好。
     ☆ 因为用于室内的产品对阻燃性能要求很高,因此为达到此要求,采用阻燃性能良好的 LSOH护套材料。
     ☆ 由于采用专用的加工设备,优质的材料及优化工艺,使产品的高低温附加衰减小。
     ☆ 紧套光纤纤芯经过严格筛选,确保光纤的几何尺寸及传输性能满足用户需要。


◎ 订购信息:

     AD-MTA-B-C-D-E-F-G-H-I-J-K-L
     A 小光缆直径;

         A=0.9mm ( 12芯)
         B=3.6mm ( 12-16芯)
         C=4.2mm ( 24-72芯)
      B 光纤型号:
       0=混合光纤/铜缆;1=双芯或多芯光纤;4=50/125多模光纤(OM3);5=50/125多模光纤(OM2);6=62.5/125 多模光纤

       (OM1);7=NZDS非零色散位移光纤G.656;8=NZDS非零色散位移光纤G.655;9=标准单模光纤G.652D
     C 光纤数:
        4-72
     D 子单元护套层材料:
         Y=聚氯乙烯;H=无卤阻燃;11Y=聚氨酯;0=无子单元(0-12芯光缆)
     E 中心构件:
         A=芳纶纱;F=纤维增强塑料(FRP)
     F 内护套:
         2Y=PE(聚乙烯);Y=PVC(聚氯乙烯);H=LSOH(低烟无卤)
     G 铠装构件:
         T=皱纹钢铠装;D=非金属铠装;W=钢丝铠装
     H 护套:
          2Y=PE(聚乙烯);Y=PVC(聚氯乙烯);H=LSOH(低烟无卤);11Y=聚氨脂;A=铝防潮层;T=防蚁保护
     I 缆心防水层选件:
           X=无;J=缆心之间加防水凝胶;D=缆心之间干式防水
     J 护套防水层选件(适用于多层护套的光缆)
          X=无;J=护套之间加防水凝胶;D=护套之间干式防水
     K 紧包缓冲层:
         VT=标准TB;YT=战术级;CG=半紧包,凝胶填充;CD=半紧包,干式防水
     L 加强件:
         A=芳纶纱;AG=芳纶纱+玻璃纤维加强件;G=玻璃纤维加强件
