六类四对环保电缆

产品摘要:

六类四对环保线,六类环保双绞线,六类非屏蔽四对环保线,六类总屏蔽环保双绞线,六类单对屏蔽环保双绞线,六类非屏蔽环保双绞线,六类非屏蔽环保线,六类UTP环保线缆,六类FTP环保线缆,六类STP环保线缆,六类铝箔总屏蔽4对环保双绞线,六类单对铝箔屏蔽4对环保双绞线
产品描述
增强六类四对线缆(超六类标准(6A)1-500MHZ)
◎ 应用:
     10Base-T4、100Base-TX、100VG-ANYLAN、155MbpsATM、622 Mbps ATM、1000Base-T、10GBase-T

◎ 标准:
     符合 ISO / IEC 11801、EN50173及TIA / EIA 568-B

◎ 电缆结构:



U/UTP

F/UTP

U/FTP

SF/UTP

S/FTP

导体

23AWG单股纯铜

23AWG单股纯铜

23AWG单股纯铜

23AWG单股纯铜

23AWG单股纯铜

绝缘

PE

PE

PE

PE

PE

屏蔽

无屏蔽

铝箔总屏蔽

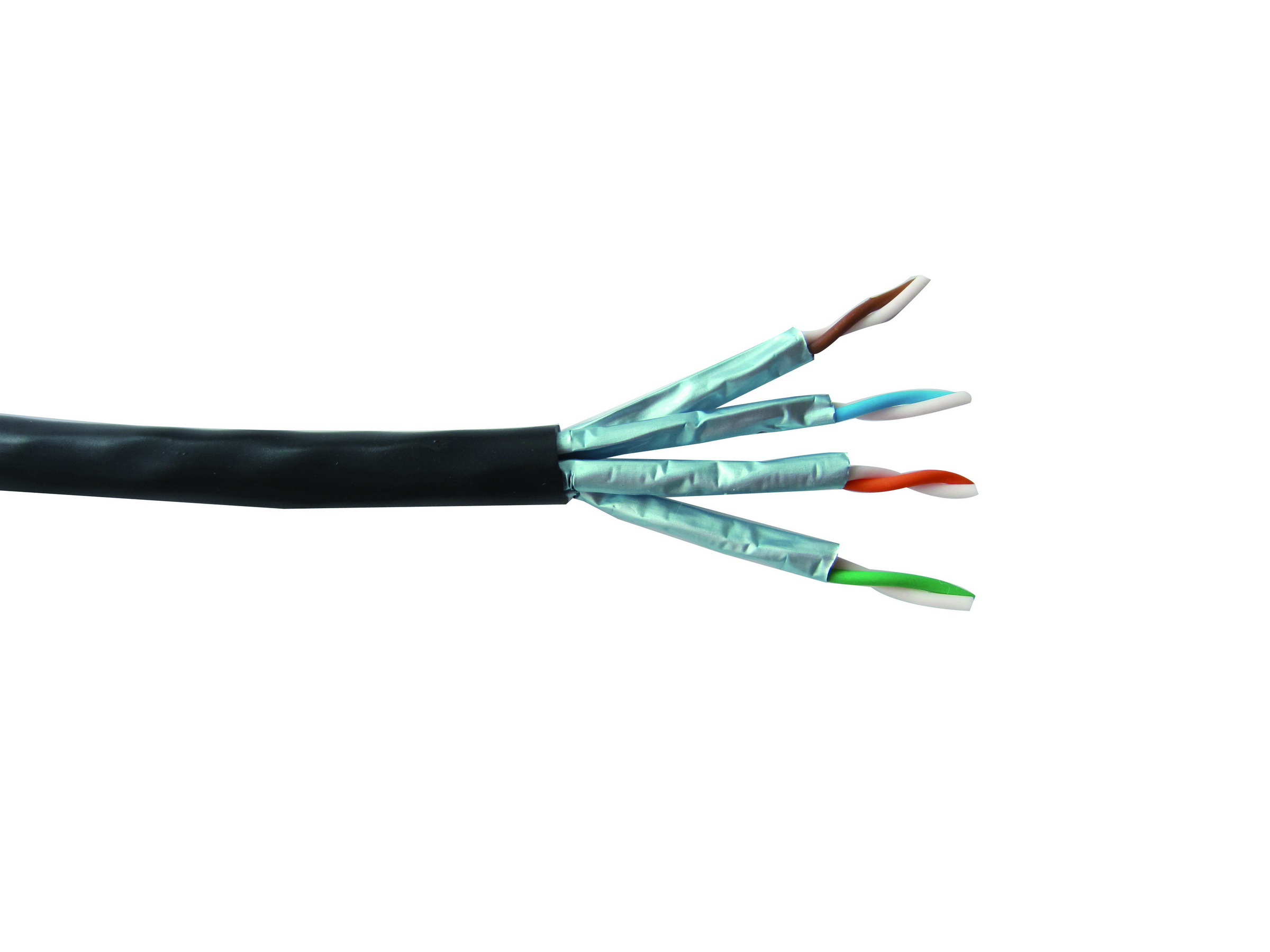

单对铝箔屏蔽

铝箔总屏蔽+铜丝编织总屏蔽

单对铝箔屏蔽+铜丝编织总屏蔽

排流线

1/0.5mm

1/0.5mm

护套

PE/PVC/LSF/LSOH/LFLSFROH

PE/PVC/LSF/LSOH

PE/PVC/LSF/LSOH/LSFROH

备注:PE-聚乙烯;PVC-聚氯乙烯;LSF-低烟低卤;LSOH-低烟无卤;LSFROH-高阻燃低烟无卤(IEC60332-3C)PVC
      亦分为CMX,CM,CMR及CMP 级别


◎ 工作频率:
     1-500MHz


◎ 物理/电气特征:
     ☆ 物理阻抗:1-250MHz100±15Ω;100-500MHz100±22Ω
     ☆ 传输速率(NVP):CMX,CM,CMR,LSOH 69%; CMP 72%
     ☆ 最大相对互耦电容:5.6 nF/100m
     ☆ 最大电容不平衡:330 pF/100m
     ☆ 最大导体直流电阻:7.5Ω/100m
     ☆ 最大直流电阻不平衡:3%
     ☆ 最大传播延迟差:30 ns/100m(1-125MHz)
     ☆ 最大传播延迟:536 ns/100m @ 100MHz
     ☆ 允许弯曲半径:10倍电缆外径
     ☆ 最大抗拉荷载:80N
     ☆ 工作温度:-20℃ ~ +60℃
     ☆ 储存温度:-5℃ ~ +50℃
     ☆ 阻燃程度:可通过
                 UL 1581 (CM护套);UL 1666 (CMR护套);UL 910 (CMP护套);
                 IEC 60332-1 (FRPVC & LSOH护套);IEC 60332-1及IEC 60332-3C (LSFROH护套)



◎ 产品认证:
      E222756


◎ 电缆结构:

结构


导体线径
(mm)

绝缘线径
(mm)

对数


屏蔽


成品线径
(mm)

护套


U/UTP

0.57/0.58

1.02

4

N/A

8.5

PVC/LSOH

U/UTP

0.57/0.58

1.02

4

N/A

8.9

LSFROH

U/UTP

0.57/0.58

1.02

4

N/A

8.7

PE

F/UTP

0.57/0.58

1.02

4

铝箔总屏蔽

6.3

PVC/LSOH

F/UTP

0.57/0.58

1.02

4

铝箔总屏蔽

6.5

PE

U/FTP

0.57/0.58

1.02

4

单对铝箔屏蔽

7.5

PVC/LSOH

SF/UTP

0.57/0.58

1.02

4

铝箔屏蔽总屏蔽+铜丝编织总屏蔽

6.6

PVC/LSOH

SF/UTP

0.57/0.58

1.02

4

铝箔屏蔽总屏蔽+铜丝编织总屏蔽

7.2

LSFROH

S/FTP

0.57/0.58

1.02

4

单对铝箔屏蔽+铜丝编织总屏蔽

8.0

PVC/LSOH

S/FTP

0.57/0.58

1.02

4

单对铝箔屏蔽+铜丝编织总屏蔽

8.4

LSFROH



◎ 产品特点:
     ☆ 针对外部串扰及衰减的带宽远远超过标准要求的500MHz。
     ☆ 支持10 Gps万兆以太网网络传输要求。
     ☆ 符合欧洲防火和环保要求。
     ☆ 针对不同环境有多种护套可选,以充分发挥线缆的性能。
     ☆ 可根据用户要求订做特殊护套或用途的双绞线。
     ☆ 多种护套颜色可选。


◎ UTP Cat 6A电气性能参数:

FREQ
频率
(MHz)


NEXT
近端串扰
(dB/100m)
最差值/典型值/标准值

IL
插入损耗
(dB/100m)


RL
回波损耗
(dB)
最差值/典型值/标准值

ACR
信噪比
(dB/100m)
最差值/典型值/标准值

1

74.3/95.0/74.3

2.0

20.0/28.0/20.0

72.2/94.0/72.2

4

65.3/88.0/65.3

3.7

23.0/30.0/23.0

61.4/88.0/61.4

8

60.8/85.0/60.8

5.3

24.5/33.0/24.5

55.4/83.0/55.4

10

59.3/83.0/59.3

5.9

25.0/36.0/25.0

53.3/78.0/53.3

16

56.2/80.0/56.2

7.6

25.0/36.0/25.0

48.6/74.0/48.6

20

54.8/78.0/54.8

8.3

25.0/36.0/25.0

46.3/71.0/46.3

25

53.3/77.0/53.3

9.5

24.3/35.0/24.3

43.8/69.0/43.8

31.25

51.9/76.0/51.9

10.4

23.6/34.0/23.6

41.1/67.0/41.1

62.5

47.4/70.0/47.4

14.9

21.5/33.5/21.5

31.9/57.0/31.9

100

44.3/68.0/44.3

19.0

20.1/33.0/20.1

24.4/50.0/24.4

625

32.4/53.0/32.4

51.1

14.5/25.0/14.5

-23.1/31.0/-23.1

FREQ
频率
(MHz)


ELFEXT
等效远端串扰
(dB/100m)
最差值/典型值/标准值

PSNEXT
近端串扰功率和
(dB/100m)
最差值/典型值/标准值

PSACR
信噪比功率和
(dB/100m)
最差值/典型值/标准值

PSELFEXT
等效远端串扰功率和
(dB/100m)
最差值/典型值/标准值

1

67.8/92.0/67.8

72.3/92.0/72.3

70.2/90.0/70.2

64.8/85.0/64.8

4

55.8/80.0/55.8

63.3/83.0/63.3

59.5/80.0/59.5

52.8/73.0/52.8

8

49.7/75.0/49.7

58.8/80.0/58.8

53.5/76.0/53.5

46.7/70.0/46.7

10

47.8/72.0/47.8

57.3/77.0/57.3

51.3/72.0/51.3

44.8/65.0/44.8

16

43.7/68.0/43.7

54.2/74.0/54.2

46.6/68.0/46.6

40.7/61.0/40.7

20

41.8/65.0/41.8

52.8/73.0/52.8

44.3/66.0/44.3

38.8/59.0/38.8

25

39.8/63.0/39.8

51.3/71.0/51.3

41.8/63.0/41.8

36.8/57.0/36.8

31.25

37.9/62.0/37.9

49.9/70.0/49.9

39.1/60.0/39.1

34.9/55.0/34.9

62.5

31.9/56.0/31.9

45.4/65.0/45.4

29.9/51.0/29.9

28.9/49.0/28.9

100

27.8/52.0/27.8

42.3/62.0/42.3

22.4/44.0/22.4

24.8/45.0/24.8

200

21.8/46.0/21.8

37.8/58.0/37.8

8.6/32.0/8.6

18.8/39.0/18.8

250

19.8/44.0/19.8

36.3/56.0/36.3

3.3/27.0/3.3

16.8/37.0/16.8

300

18.3/42.0/18.3

35.1/55.0/35.1

-1.5/24.0/-1.5

15.3/35.0/15.3

350

16.9/41.0/16.9

34.1/54.0/34.1

-5.8/20.0/-5.8

13.9/34.0/13.9

400

15.8/40.0/15.8

33.3/53.0/33.3

-9.9/15.0/-9.9

12.8/33.0/12.8

450

14.7/40.5.0/14.7

32.5/52.0/32.5

-12.5/11.0/-12.5

11.7/32.5/11.7

500

13.8/39.0/13.8

31.8/51.0/31.8

-17.3/9.0/-17.3

10.8/32.0/10.8

625

11.8/36.0/11.8

30.4/50.0/30.4

-25.1/5.0/-25.1

8.8/29.0/8.8
