超五类大对数电缆

产品摘要:

超五类大对数数据线缆,超五类大对数电缆,超五类非屏蔽双绞线,UTP,FTP,SFTP双绞线,超五类屏蔽双绞线
产品描述
超五类大对数线缆
◎ 应用:
     10Base-T、100Base-T4、100Base-TX、100VG-ANYLAN、155Mbps ATM、 622Mbps ATM、 1000Base-T

◎ 标准:
     符合 ISO / IEC 11801及ANSI / TIA / EIA-568-B标准

◎ 电缆结构:





U/UTP

F/UTP

SF/UTP

铜导体

材料

普通纯铜

普通纯铜

普通纯铜

组成

1/0.5mm

1/0.5mm

1/0.5mm

规格

24AWG

24AWG

24AWG

绝缘

材料

PE

PE

PE

直径

0.86

0.86

0.86

屏蔽

材料

铝箔/聚酯带

铝箔+铜丝编织

排流线

材料

1/0.5mm

对数组合

对数

24/48对

24/48对

24/48对

护套

材料

PE/PVC/LSF/LSOH

备注:PE-聚乙烯;PVC-聚氯乙烯;LSF-低烟低卤;LSOH-低烟无卤;
           LSFROH-高阻燃低烟无卤(IEC60332-3C);PVC 亦分为CMX,CM,CMR及CMP 级别

◎ 工作频宽:
      1—100MHz


◎ 物理/电气特征:

     ☆ 特性阻抗:100±15Ω
     ☆ 传输速率(NVP): 69%
     ☆ 最大导体直流电阻:9.38 Ω/100m
     ☆ 最大相对互耦电容:5.6 nF/100m
     ☆ 最大电容不平衡:330 pF/100m
     ☆ 最大直流电阻不平衡:5%
     ☆ 最大传播延迟差:30 ns/100m
     ☆ 最大传播延迟:536 ns/100m@100 MHz
     ☆ 允许弯曲半径:10倍电缆外径
     ☆ 额定电压:60V rms
     ☆ 最大抗拉载荷:80N
     ☆ 工作温度:-20℃ ~ +60℃
     ☆ 储存温度:-5℃ ~ +50℃
     ☆ 阻燃程度:通过UL 1581 (CM护套);UL 1666 (CMR护套);UL 910 (CMP护套);IEC 60332-1 (FRPVC & LSOH

        护 套); IEC 60332-1及IEC 60332-3C (LSFROH护套)



◎ 产品认证:
     E222756


◎ 产品特点:

     ☆ 符合欧洲防火和环保要求。
     ☆ 针对不同环境有多种护套可选,以充分发挥线缆的性能。
     ☆ 通过超五类标准测试。
     ☆ 特殊设计以利于主干语音传输。



◎ 物理/电气性能参数:

FREQ
频率
(MHz)

NEXT
近端串扰
(dB/100m)
最差值/典型值/标准值

IL
插入损耗
(dB/100m)

RL
回波损耗
(dB/100m)
最差值/典型值/标准值

ACR
信噪比
(dB/100m)
最差值/典型值/标准值

1

68.3/74.0/65.3

2.0

20.2/26.0/20.2

66.3/72.0/63.3

4

59.3/65.0/56.3

4.1

23.0/29.0/23.0

55.2/60.9/52.2

8

54.8/61.0/51.8

5.8

24.5/30.5/24.5

49.0/55.2/46.0

10

53.3/59.0/50.3

6.5

25.0/31.0/25.0

46.8/52.5/43.8

16

50.3/56.0/47.3

8.2

25.0/31.0/25.0

42.1/47.8/39.1

20

48.8/55.0/45.8

9.3

25.0/31.0/25.0

39.5/45.7/36.5

25

47.3/53.0/44.3

10.4

24.3/30.3/24.3

36.9/42.6/33.9

31.25

45.9/52.0/42.9

11.4

23.6/29.6/23.6

34.2/40.3/31.2

62.5

41.4/47.0/38.4

17.0

21.5/27.5/21.5

24.4/30.0/21.4

100

38.3/44.0/35.3

22.0

20.1/26.1/20.1

16.3/22.0/13.3

155

35.5/41.0/32.5

28.1

18.8/24.8/18.8

7.4/12.9/4.4

200

33.7/40.0/30.7

32.4

18.0/24.0/18.0

1.3/7.6/-1.7



FREQ
频率
(MHz)

ELFEXT
等效远端串扰
(dB/100m)
最差值/典型值/标准值

PSNEXT
近端串扰功和
(dB/100m)
最差值/典型值/标准值

PSACR
信噪比功率和
(dB/100m)
最差值/典型值/标准值

PSELFEXT
等效远端串扰功率和
(dB/100m)
最差值/典型值/标准值

1

64.8/69.0/63.8

65.3/71.0/62.3

63.3/69.0/60.3

61.8/66.0/60.8

4

52.7/57.0/51.7

56.3/62.0/53.3

52.2/57.9/49.2

49.7/54.0/48.7

8

46.7/51.0/45.7

51.8/58.0/48.8

46.0/52.2/43.0

43.7/48.0/42.7

10

44.8/49.0/43.8

50.3/56.0/47.3

43.8/49.5/40.8

41.8/46.0/40.8

16

40.7/45.0/39.7

47.4/53.0/44.3

39.1/44.8/36.1

37.7/42.0/36.7

20

38.7/43.0/37.7

45.8/52.0/42.8

36.5/42.7/33.5

35.7/40.0/34.7

25

36.8/41.0/35.8

44.3/50.0/41.3

33.9/39.6/30.9

33.8/38.0/32.8

31.25

34.9/39.0/33.9

42.9/49.0/39.9

31.2/37.3/28.2

31.9/36.0/30.9

62.5

28.8/33.0/27.8

38.4/44.0/35.4

21.4/27.0/18.4

25.8/30.0/24.8

100

24.8/29.0/23.8

35.3/41.0/32.3

13.3/19.0/10.3

21.8/26.0/20.8

155

20.9/25.0/19.9

32.5/38.0/29.5

4.4/9.9/1.4

17.9/22.0/16.9

200

19.7/24.0/18.7

30.0/37.0/27.7

-1.7/4.6/-4.7

16.7/21.0/15.7


◎ 订购信息:

产品型号

产品描述

AD-BC-CAT5EUTP24PCM24 超五类非屏蔽(4x6)对双绞线(普通阻燃级别)
AD-BC-CAT5EUTP48PCM24 超五类非屏蔽(4x12)对双绞线(普通阻燃级别)
AD-BC-CAT5EUTP24PLH24 超五类非屏蔽(4x6)对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT5EUTP48PLH24 超五类非屏蔽(4x12)对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT5EFTP24PCM24 超五类屏蔽(4x6)对双绞线(普通阻燃级别)
AD-BC-CAT5EFTP48PCM24 超五类屏蔽(4x12)对双绞线(普通阻燃级别)
AD-BC-CAT5EFTP24PLH24 超五类屏蔽(4x6)对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT5EFTP48PLH24 超五类屏蔽(4x12)对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT5ES-FTP24PCM24 超五类铝箔+铜丝编织总屏蔽(4x6)对双绞线(普通阻燃级别)
AD-BC-CAT5ES-FTP48PCM24 超五类铝箔+铜丝编织总屏蔽(4x12)对双绞线(普通阻燃级别)
AD-BC-CAT5ES-FTP24PLH24 超五类铝箔+铜丝编织总屏蔽(4x6)对双绞线(低烟无卤-阻燃级别IEC332-1)
AD-BC-CAT5ES-FTP48PLH24 超五类铝箔+铜丝编织总屏蔽(4x12)对双绞线(低烟无卤-阻燃级别IEC332-1)


7 56

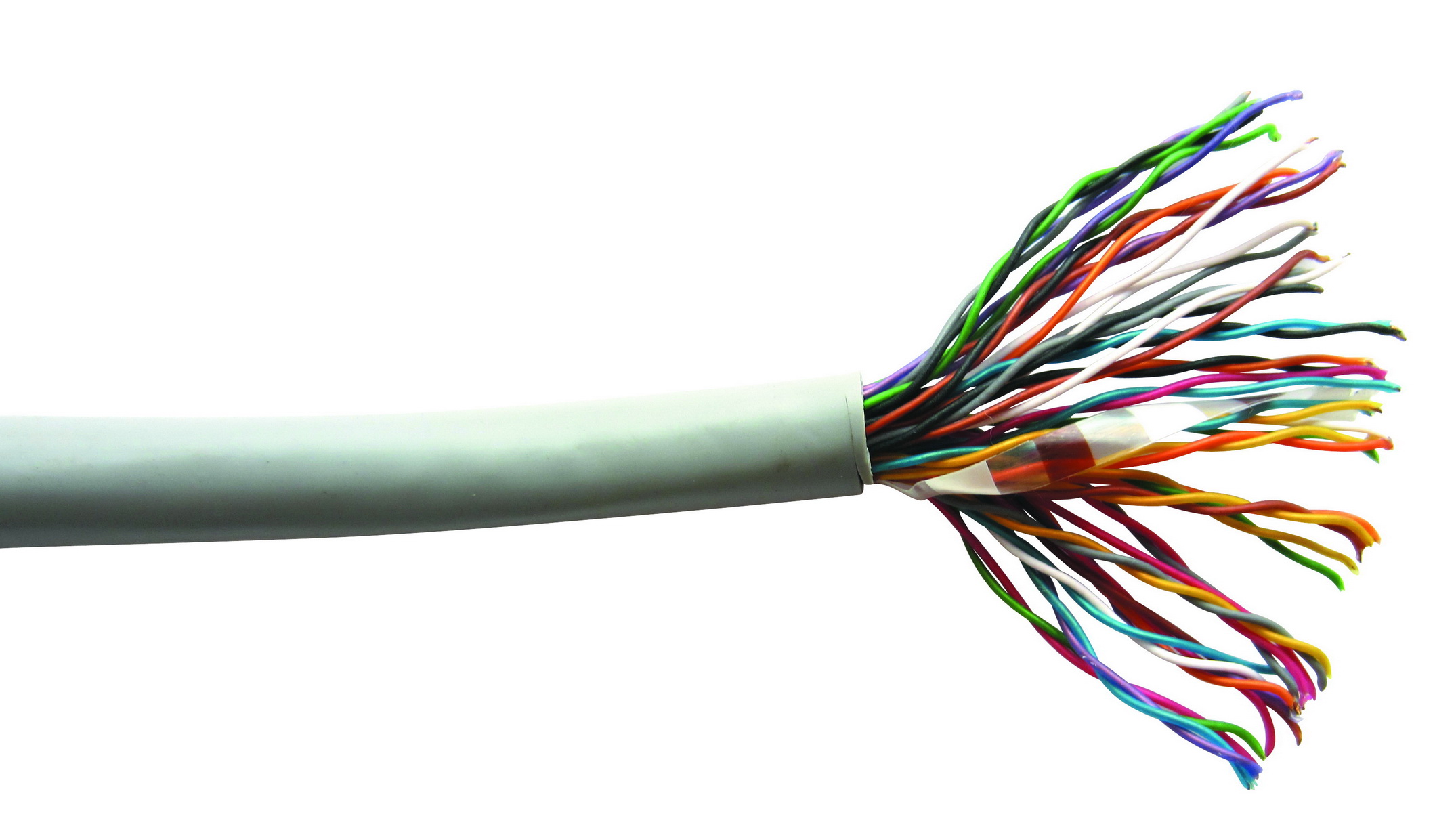

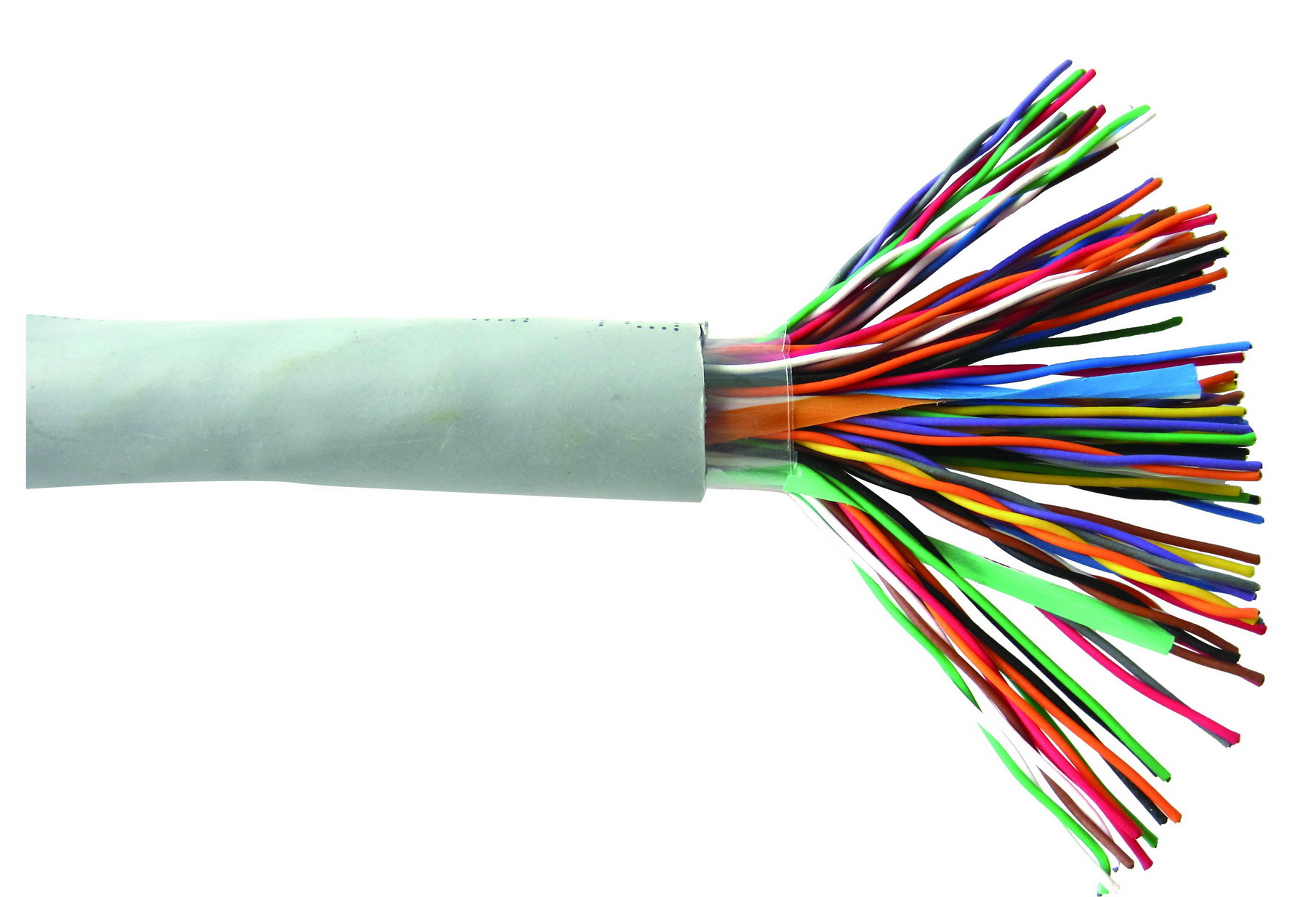

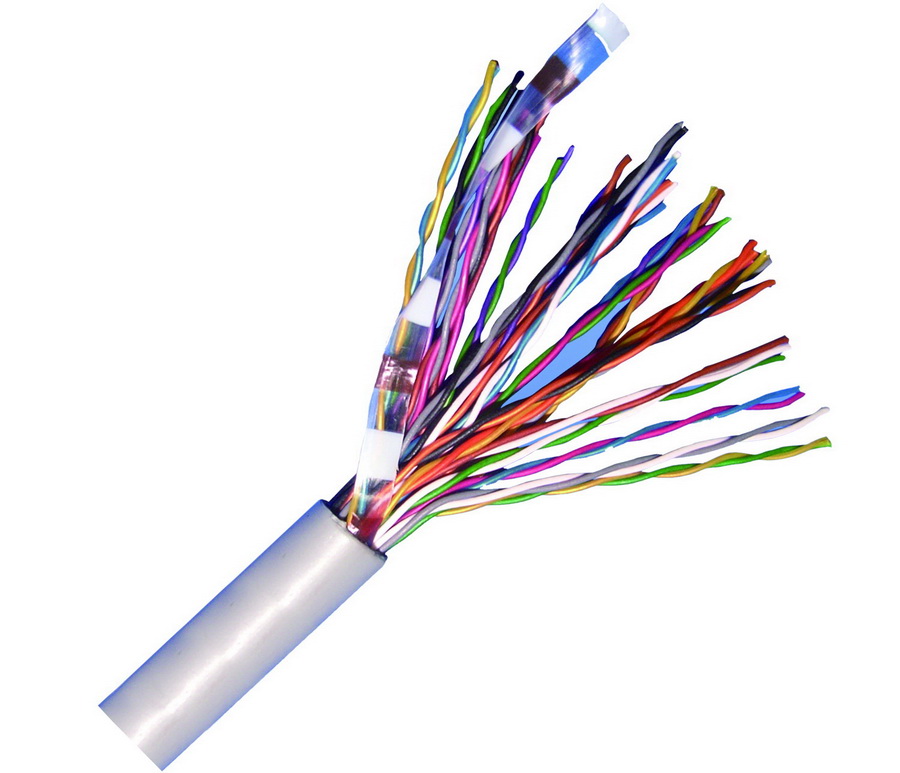

              Cat5E U/UTP                                          Cat5E F/UTP                                        Cat5E SF/UTP
